Количество осей: 5
Линейные перемещения осей:
X=1900 мм
Y1=1760 мм Y2 =1760 мм
Z = 500 мм
Два подвижных рабочих стола
Максимальная длинна заготовки 1200 мм
Расстояние между пинолями 350 мм

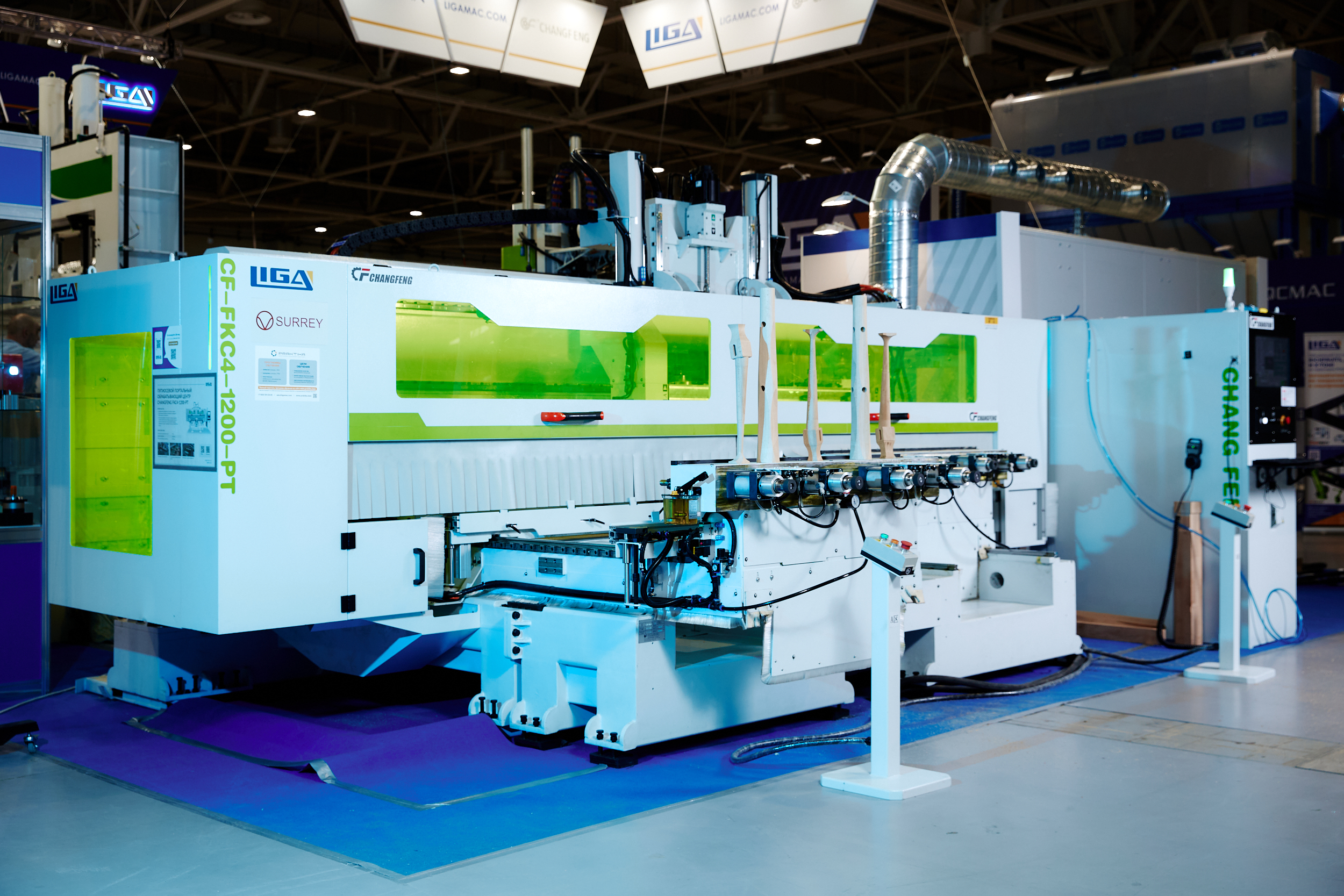

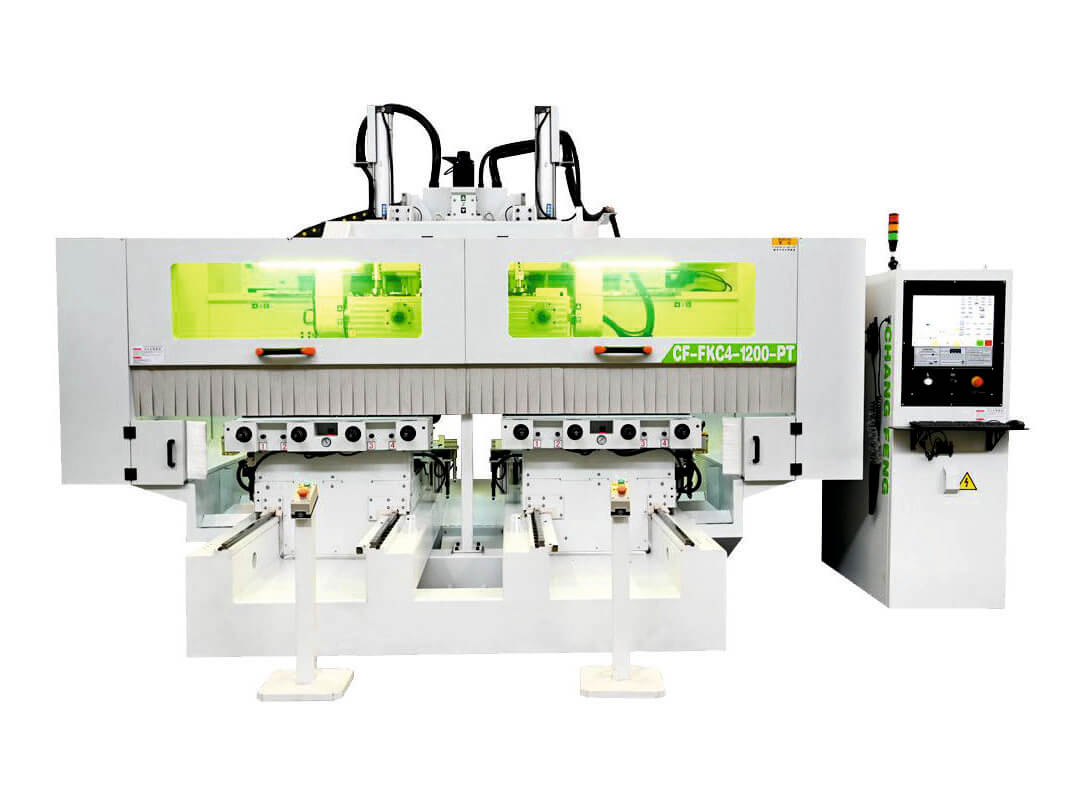

Пятиосевой обрабатывающий центр с двумя рабочими столами и четыре области обработки.

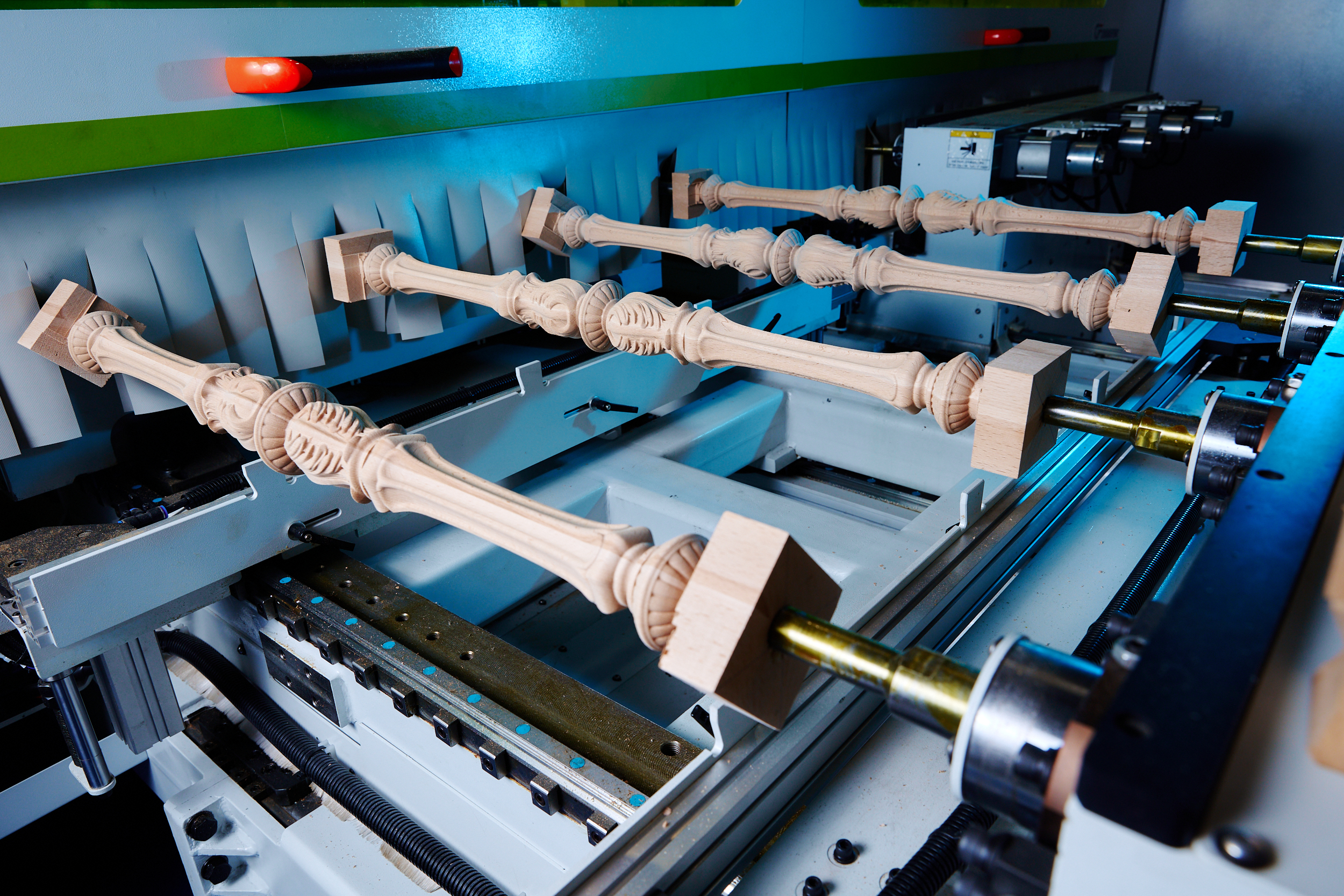

Предназначен для токарной и фрезерной обработки мебельных колонн и опор, деревянных пилястр, деталей балюстрад, лестниц, стульев, столов, диванов и других предметов мебели.
Данный обрабатывающий центр применяется для комплексной обработки заготовок методом точения, фрезерования, гравирования, сверления.
Возможность одновременной установки 4х заготовок и рядного расположения режущего инструмента сокращает общее время изготовления и повышает эффективность используемого оборудования.
Пятиосевая обработка позволяет получить изделия сложной геометрической формы высокой точности и достичь наилучшего качество обрабатываемой поверхности.
Рама станка изготовлена из качественной стали. Расчёт статической и динамической прочности конструкции станины произведён с учётом свойств используемых материалов
После сварки все детали рамы отжигаются, затем обрабатываются на металлообрабатывающих центрах для обеспечения стабильной формо-устойчивости станины, что и проводит к превосходным результатам конечного изделия.
Возможность подбора зоны обработки центра позволяет экономить производственные площади и использовать комплектацию в соответствии с требуемым объёмом выпускаемой продукции.
Лёгкость переналадки оборудования обеспечивает гибкость внедрения в технологический процесс производства, что позволяет быстро внедрять новые виды продукции
|

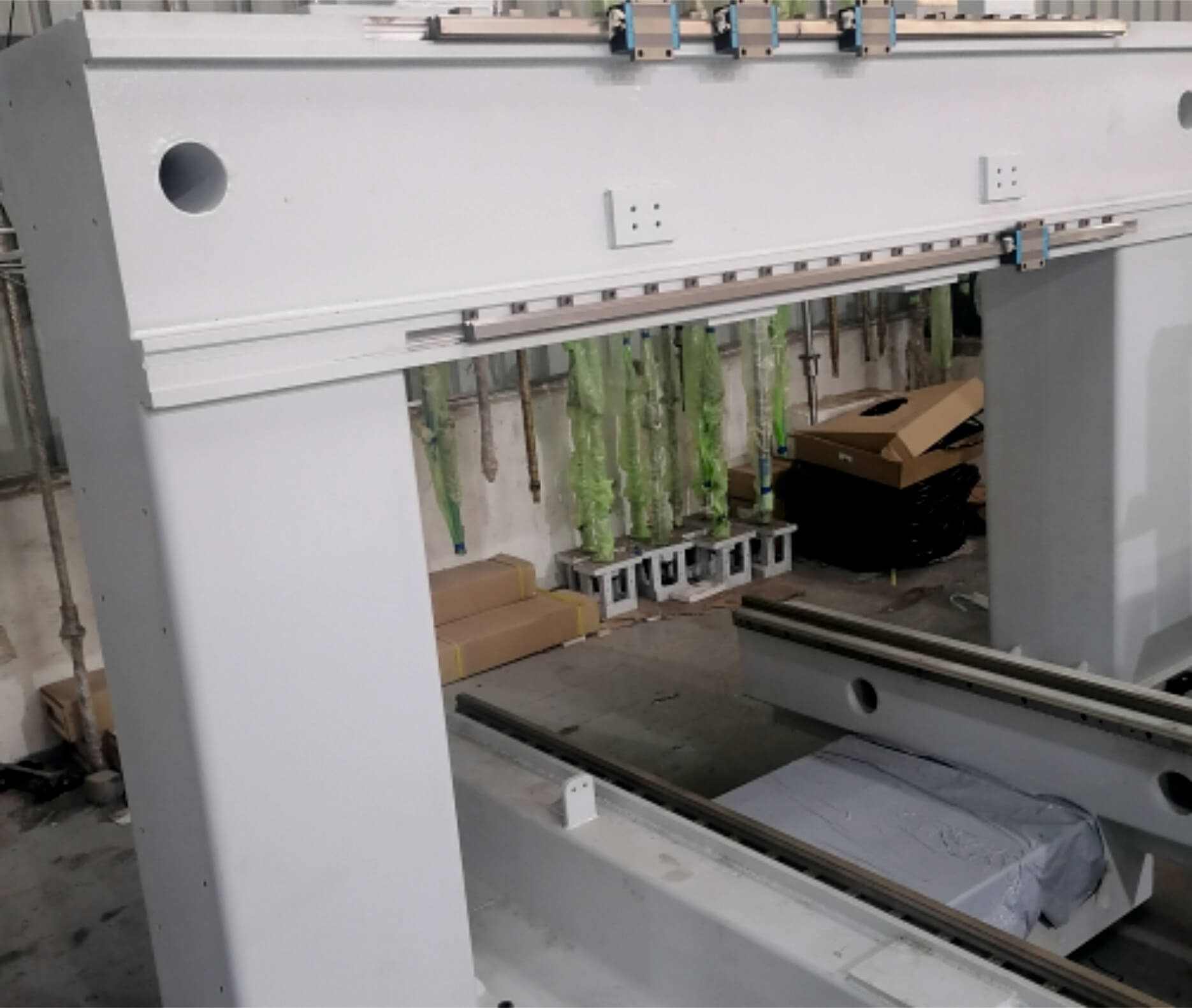

СТАНИНАПрочный корпус станка обладает высокой жесткостью; внутренние ребра укрепляют стальную раму, изготовленную с последующим отпуском при температуре 600 градусов для снятия остаточных напряжений. |
|

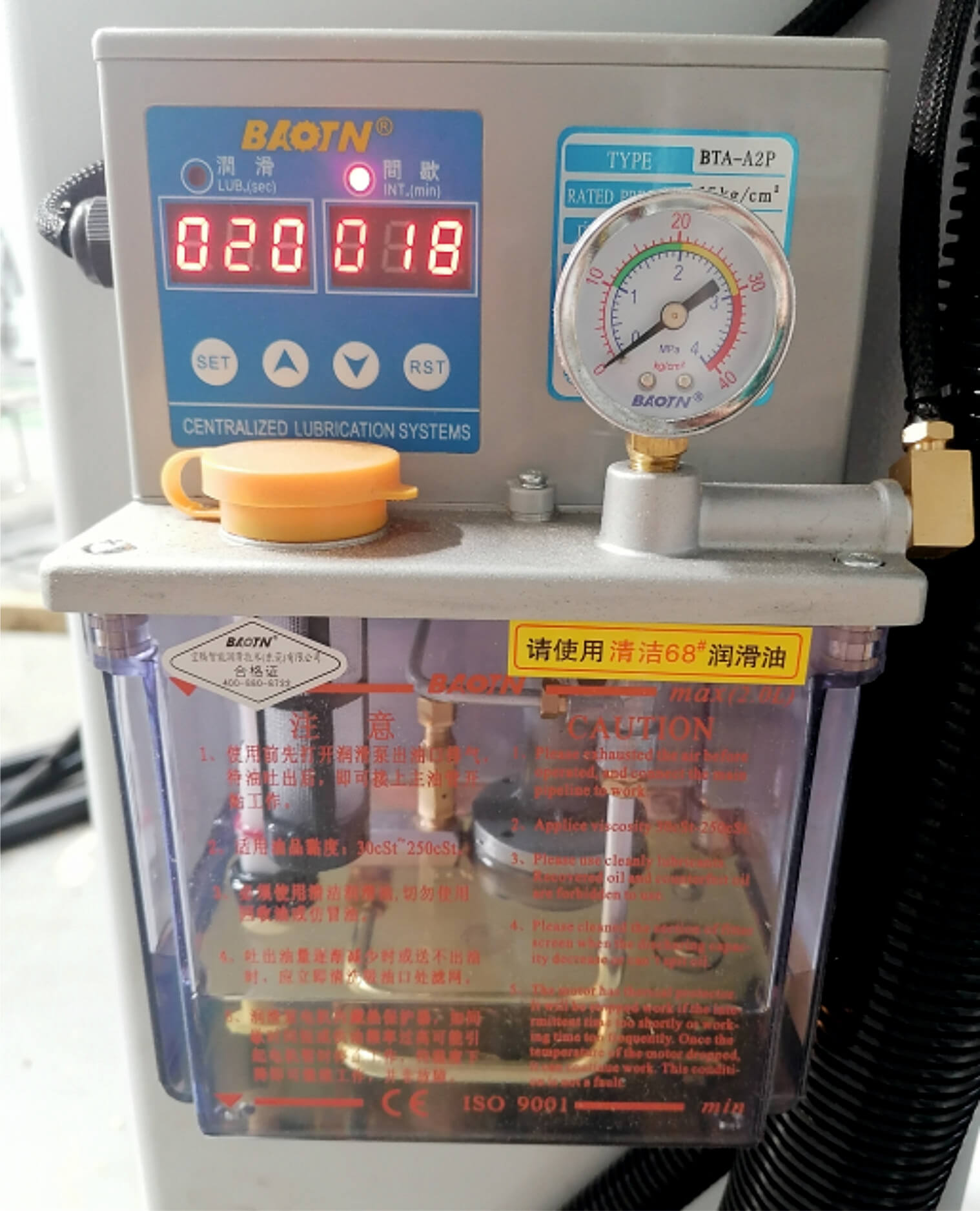

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИОсуществляет смазку всех осей перемещения, что исключает преждевременный износ направляющих |
|

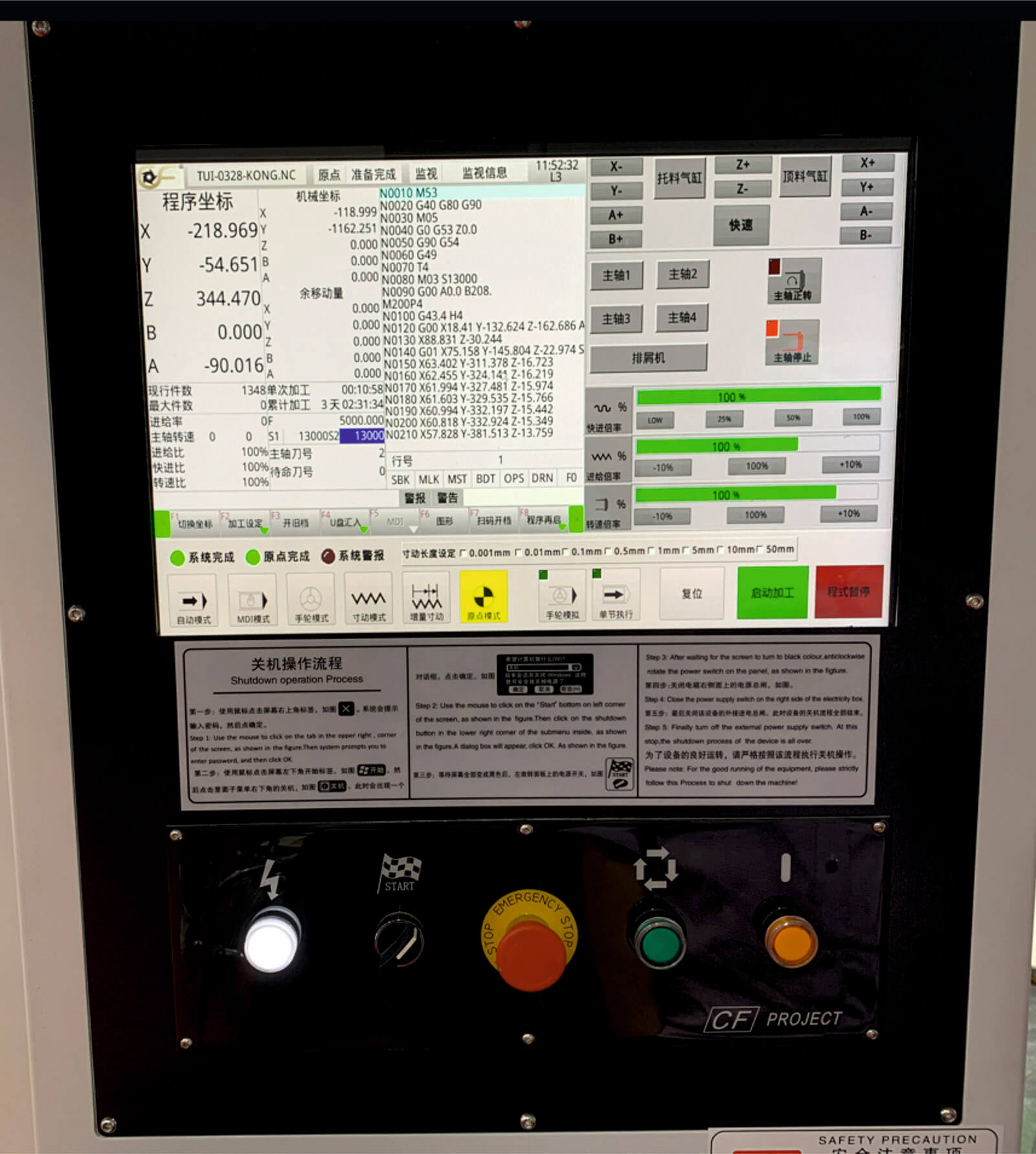

СИСТЕМА ЧПУBaoyuan M8260 высокая скорость обработки данных пяти осевая интерполированная обработка >расчёт компенсации угла наклона фрезерного узла управляемая коррекция диаметра инструмента пяти осевые стратегии обработки стратегии обработки торцов заготовок пяти-осевая система управления обеспечивает высокую скорость работы при одновременном перемещении всех осей обрабатывающего центра |
|

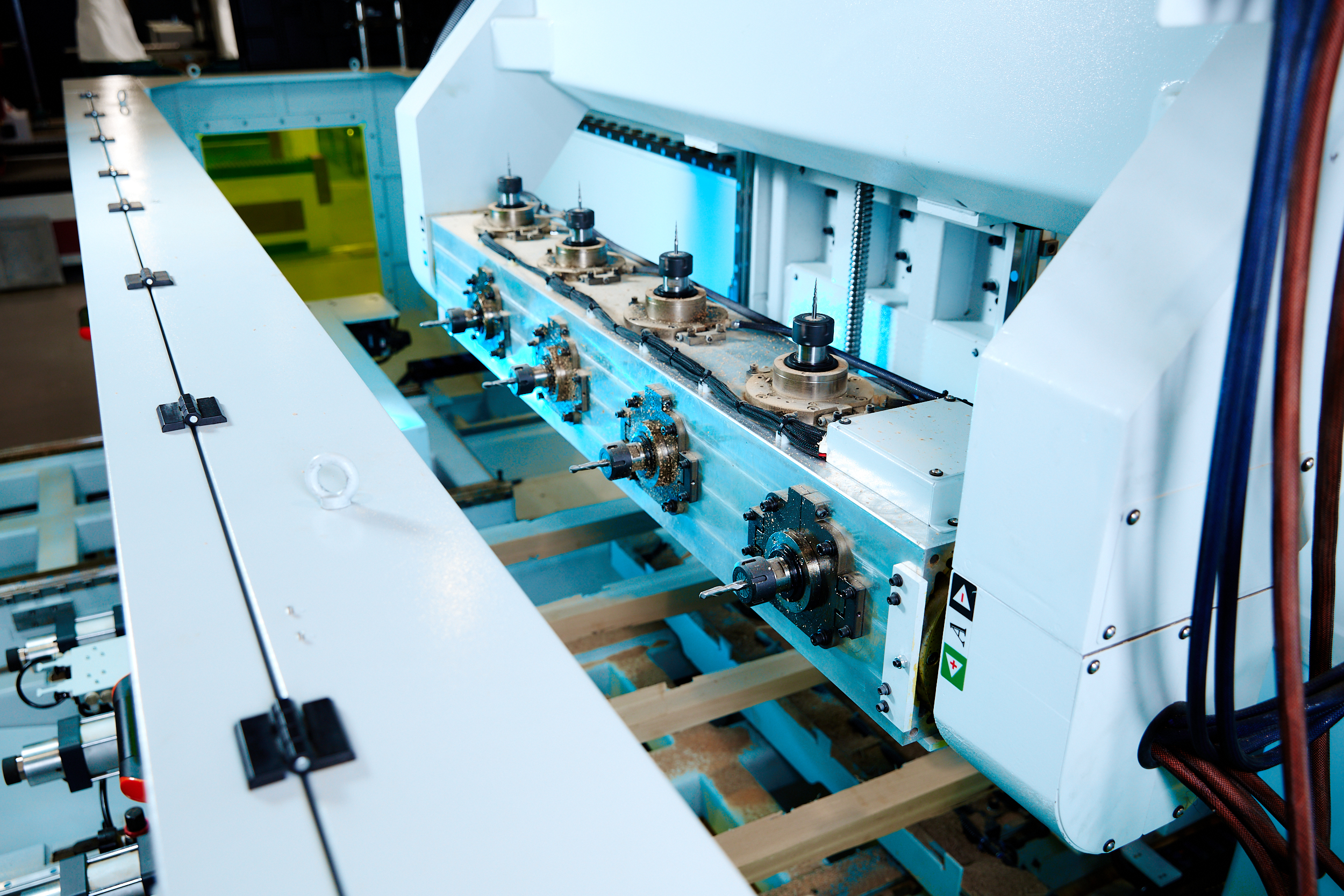

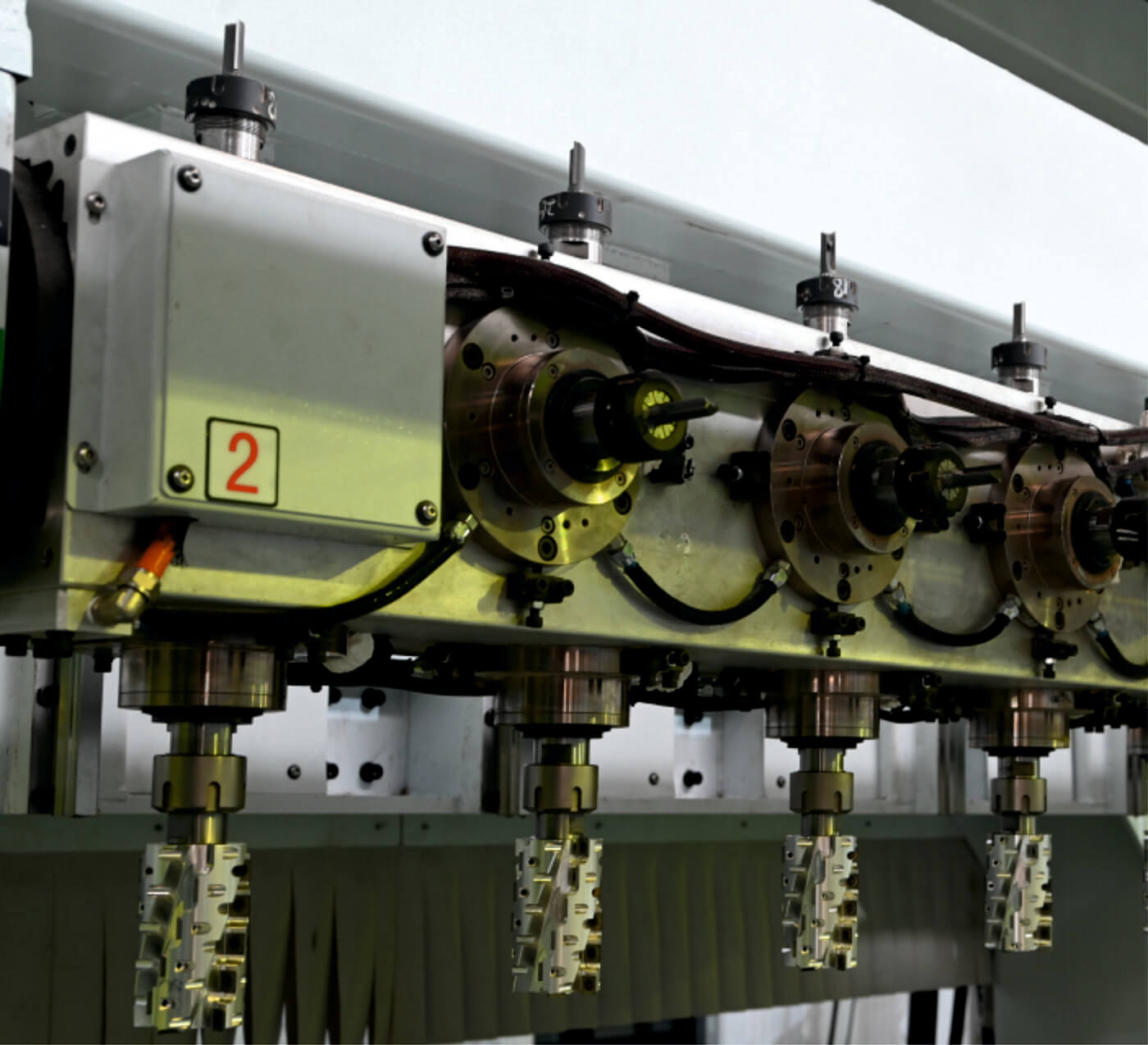

ШПИНДЕЛЬНЫЙ БЛОКДемпферы подвижных пинолей 4 шпинделя и 16 инструментов мощность 5,5 кВт 18000 об/мин. водяное охлаждение >цанга ER32 Возможность одновременной установки и рядного расположения режущих инструментов различных типов сокращает время смены инструментов и повышает эффективность обработки обработки партии заготовок, процедуру установки инструментов нужно выполнить один раз для новых видов продукции |
|

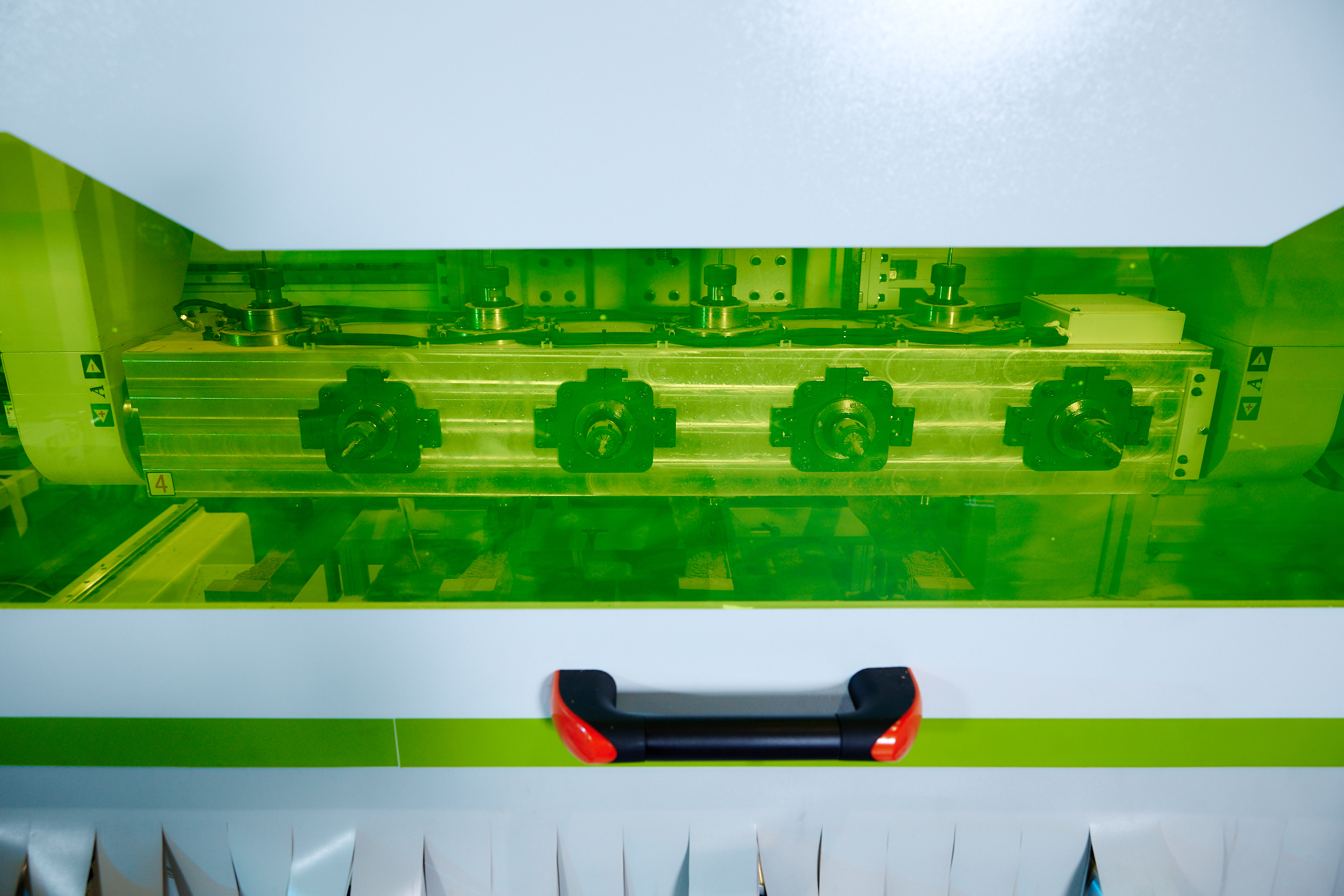

ОСЬ А И Счервячный редуктор программируемый поворот на требуемый угол |
|
|
ОБЛАСТЬ ОБРАБОТКИКонструкция с двумя рабочими столами позволяет обеспечить непрерывный производственный цикл в маятниковом режиме, во время обработки изделий на одном столе, в то время как на втором осуществляется снятие готовых деталей и установка следующих заготовок |
|

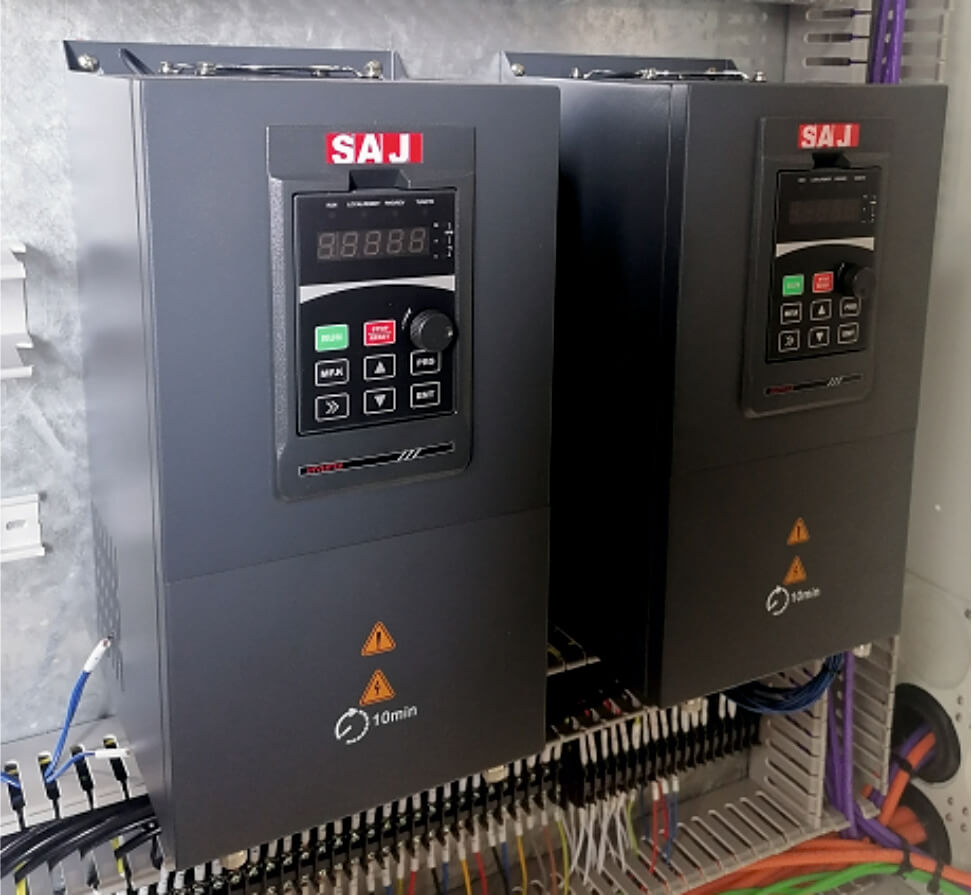

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬКоличество 2 шт мощностью 11 кВт каждый Мощный преобразователь повышает эффективность работы оборудования (способствует увеличению скорости) и экономит энергию, реализует бесступенчатое регулирование скорости с плавным ускорением и замедлением. |
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ. HTPMРавномерно распределяют нагрузку по четырем направлениям; также имеют функцию автоматического центрирования. Нивелируют сборочные погрешности в отношении монтажной поверхности, отвечают самым высоким требованиям точности. |

|
ТИП ПРИВОДАось X, Z шарико винтовая пара (Тайвань Shangyin или Тайвань Yintai) Ось Y Зубчатая рейка (Sdieborg (Германия)) |
| Наименование | FKC4-1200-PT |
|---|---|
Максимальная длина заготовки |
1200 мм |
Количество рабочих столов |
2 |
Расстояние между пинолями |
350 мм |
Перемещение по оси Х: |
1 900 мм |
Y1/Y2 |
1 760 мм |
Z |
500 мм |
А |
0-360 градусов |
С |
Непрерывное вращение |
Передача |
Ось X ШВП (Тайвань Shangyin или Тайвань Yintai) |
Ось Y1/Y2 Шлифованная зубчатая рейка |
|
Ось Z ШВП (Тайвань Shangyin или Тайвань Yintai) |
|
Направляющие |
Сверхточная роликовая линейная направляющая |
Система ЧПУ |
LYNCH |
Шпиндель |
Двусторонний, постоянная мощность 5,5 кВт, высокий крутящий момент |
Потребляемая мощность |
28 кВт |
Рабочее напряжение сети |
380 В × 3 фазы |
Размеры электрошкафа |
1200(Д) × 600(Ш) × 1800(В) мм |
Габаритные размеры |
5 300 мм × 3 400 мм × 2 800 мм |
Вес |
6 т. |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
