Современный высокоскоростной гибкий станок для широкого круга производителей
Невысокая стоимость – быстрая окупаемость
Станок от ведущего мирового производителя специального оборудования для дверных фабрик с огромным опытом поставок во всем мире
Центр для быстрого и точного фрезерования отверстий по 3-ем плоскостям обрабатываемой детали в соответствии с заданной программой в полностью автоматическом режиме
Сверлильно-пазовальный обрабатывающий центр с ЧПУ MDK 4120D, Yuetong предназначен для проведения фрезерных операций при изготовлении пазов и отверстий различного назначение (установка фурнитуры дверного полотна/коробки: механизм замка, накладка замка, личинка, ручка, петли).
Интерполяция перемещений инструмента позволяет производить различные типы пазов, используя только один типоразмер режущего инструмента.
Операции на сторонах заготовки производятся последовательно. Во время операций заготовка перемещается вдоль продольной оси Х, рабочие фрезерные блоки – вдоль осей Y/Z.
Положение пазов корректируется в соответствии с автоматически считываемой толщиной двери.
При производстве станка используются комплектующие высокого качества от ведущих мировых производителей.
|
СИСТЕМА УПРАВЛЕНИЯОтдельно стоящая стойка управления станком на шасси с тормозом. Панель управления с TouchScreen. Основные кнопки включения и «грибок» аварийного останова станка. |
|
ЗАЖИМ ЗАГОТОВОКУсиленная конструкция зажима заготовки в нескольких точках - гарантия качественного проведения операции. |
|
ПЕРЕМЕЩЕНИЕ ЗАГОТОВКИПеремещение суппорта заготовки происходит по призматическим направляющим с системой смазки каретки. Точность обработки на весь срок эксплуатации оборудования. |
|
ПЕТЕЛЬНЫЕ ШПИНДЕЛИШпиндели со стороны обработки петель снабжены защитными кожухами с откидным щитком для удобной регулировки инструмента. Блоки обработки петель установлены на цилиндрических направляющих большого диаметра. Позиционирование блоков осуществляется вручную по линейке (градуировка 1 мм. и 1/16 дюйма). |
|
ДАТЧИКИ ИЗМЕРЕНИЯ АКТУАЛЬНЫХ РАЗМЕРОВДатчики автоматического определения положения дверного полотна и контактный датчик для калибровки инструмента - гарантия качественного обработки заготовок. |
|

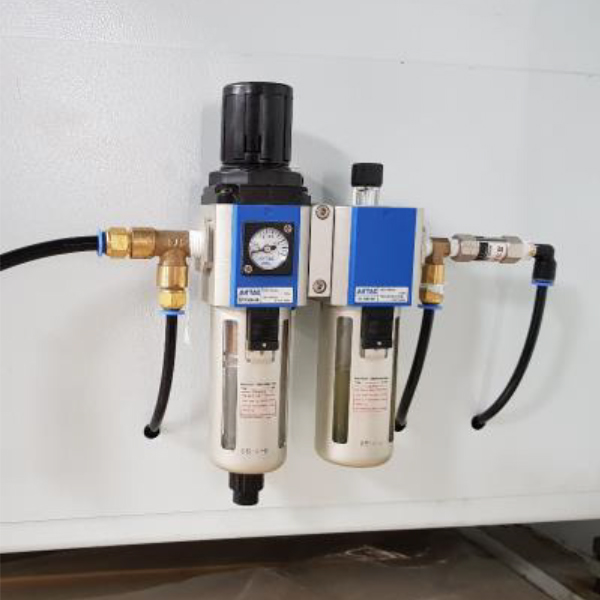

СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХАВводная группа пневматического подсоединения (AIRTAC). Группа пневмораспределения с компонентами (MetalWork / AIRTAC). |
|
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИНасос автоматической смазки (HERG). Минимизация «человеческого фактора» в обслуживании оборудования – дополнительная гарантия корректной работы на весь срок эксплуатации. |
| Наименование | MDK-4120D |
|---|---|
|
Длина заготовки максимальная, мм |
2400 |
|
Ширина заготовки, мм |
600-1100 |
|
Толщина заготовок максимальная, мм |
80 |
|
Количество петельных шпинделей |
3 |
|
Мощность электродвигателей, кВт |
3,7+0,4+2х1,5+3х0,7 |
|
Скорость перемещения максимальная, м/мин |
8 |
|
Габариты, мм / Вес, кг |
2740х2270х1620 / 1900 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
