ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ

Количество осей: 5 с полной интерполяцией
Рабочая длина: 1000 мм (1500 мм опционально)
Рабочий диаметр: 200мм/140x140мм квадрат
ШЕЙПЕР (кукуруза): 7,5 кВт 3000 об/мин D=120мм Н=180мм
Шлифовальный узел: 2,2 кВт 1500 об/мин
Резец: V-образный Dincmak
Фрезерный узел: 5 кВт 24000 об/мин ISO30
Линейный магазин: 5 позиций инструмента
Программное обеспечение: Pegasus CAD/CAM
Автоматическая загрузка/выгрузка (опционально)
Постпроцессор ALPHACAM (опционально)

ПРЯМОЙ ПРИВОД ОСИ ВРАЩЕНИЯ А

Прямой привод оси вращения А с серводвигателем YASKAWA 1,5 кВт 3000 об/мин.
Длина 50мм диаметр 100мм.
Прижим задней бабки при помощи пневматического цилиндра Pemaks гарантирует надежное крепление заготовки.

ПЕРЕМЕЩЕНИЯ

Перемещение по оси X при помощи серводвигателя YASKAWA мощностью 1,5 кВт 3000 об / мин.
Косозубая зубчатая рейка и шестерня GUDEL Германия. Планетарный редуктор.
Линейные направляющие и опорные ролики THK ЯПОНИЯ.
Перемещение по оси Y и Z при помощи серводвигателя YASKAWA мощностью 0,8 кВт 3000 об / мин.
Шарико-винтовая пара THK ЯПОНИЯ.
Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.
Серводвигателя YASKAWA обеспечивают синхронное перемещение, высокую точность и динамику.

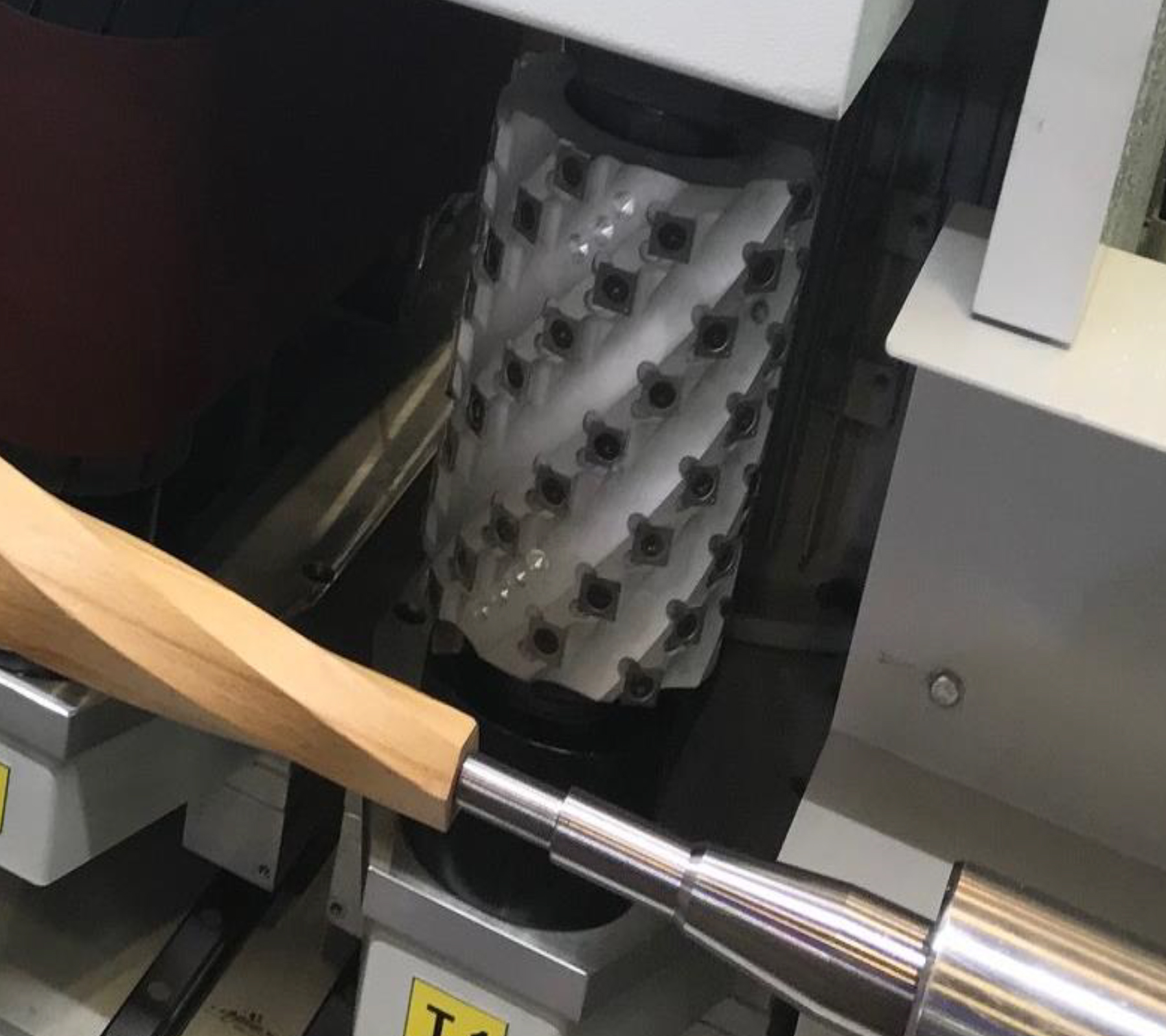

ШЕЙПЕРНЫЙ УЗЕЛ

Шейперный узел 7,5кВт, оснащенный фрезой (кукуруза) с рабочей высотой обработки H=180 мм. D=120 мм.
G3 Fantacci Италия – входит в комплект поставки.
Обеспечивает точную и высокопроизводительную обработку деталей.

ШЛИФОВАЛЬНЫЙ УЗЕЛ С ОСЦИЛЛЯЦИЕЙ

Шлифовальный узел 2,2 кВт 1500 об/мин. с осцилляцией диаметром 80 мм оснащенный лентой 180х1040 мм. Сокращает количество операций на производстве, обеспечивает полную обработку за одну установку детали.

НОЖ (РЕЗЕЦ)

Нож V-образной формы собственной разработки Dincmak.
Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку.
Входит в комплект поставки.

ЭЛЕКТРОШПИНДЕЛЬ

Электрошпиндель мощностью 5 кВт 24.000 об/мин с автоматической сменой инструмента от Итальянского производителя HSD. Оснащается патронами ISO-30. Полная интерполяция.

МАГАЗИН ИНСТРУМЕНТА НА 5 ПОЗИЦИЙ

Магазин инструмента на 5 позиций позволяет производить требуемые операции без остановки станка для замены инструмента.

СИСТЕМА УПРАВЛЕНИЯ

Система управления ЧПУ на базе промышленного компьютера ISAC, Constantino (Италия).
Система управления Constantinio это современное программное обеспечение для токарной и фрезерной обработки от итальянской компании ISAC. Данное программное обеспечение имеет понятный и легкоусвояемый интерфейс и широко используется в металлообрабатывающем и деревообрабатывающем оборудовании, как на отдельных станках, так и в линиях.
Операционная система ПК Windows 8.1. и широкоформатный дисплей 19” обеспечивают оператора высокой информативностью и удобством эксплуатации.

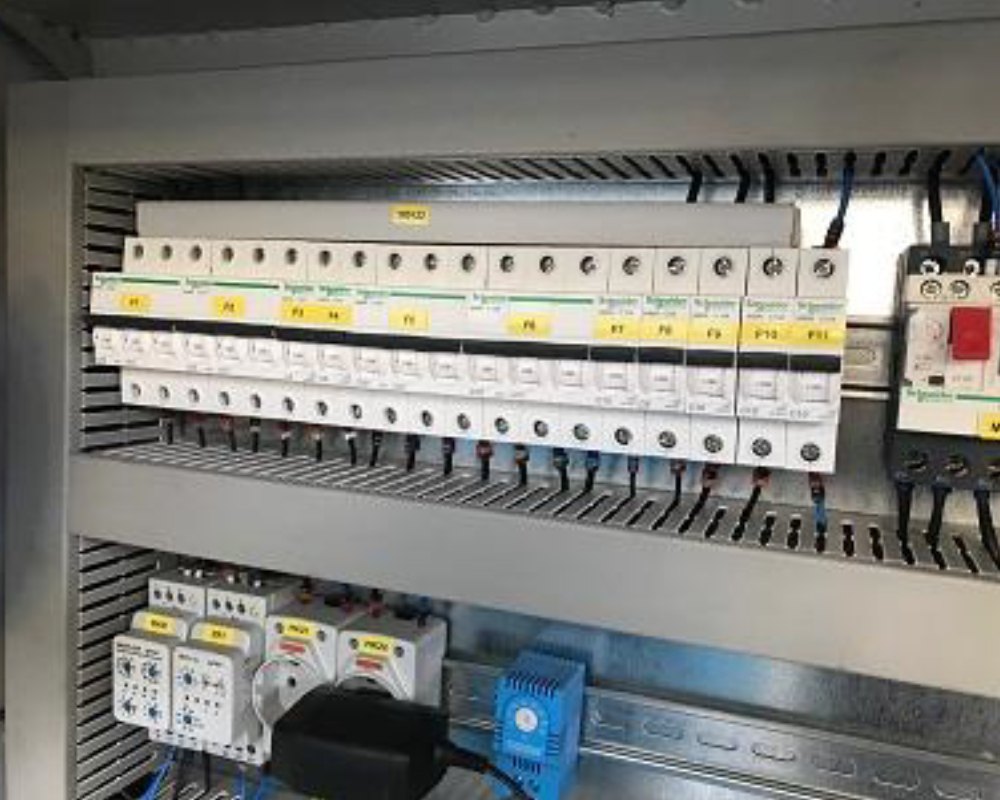

ЭЛЕКТРОКОМПОНЕНТЫ

Электрокомпоненты системы управления ЧПУ от всемирно известных производителей Schneider YASKAWA отвечают всем требованиям по надежности и качеству.

СЕРВИС И ОБСЛУЖИВАНИЕ

Профессиональный, оперативный и качественный сервис.

ДИСТАНЦИОННОЕ ОБСЛУЖИВАНИЕ

Дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.

Обеспечивает и поддерживает:
- визуализацию интерфейса оператора;
- диагностические сигналы;
- резервное копирование файлов и возможность их переноса;
- апгрейд операторского интерфейса и логики ЧПУ;
- онлайн сверку и изменение статуса конфигураций, параметров и программ.

Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода MASTERWOOD.

*Примечание: подключение к интернету обеспечивается силами заказчика (сетевой кабель и модем в комплектацию не входят).
