Сверлильно-присадочная ячейка Solution D на базе KDT KD-812

Подробное описание
Технические характеристики

Сверлильно-присадочная ячейка Solution D на базе сверлильно-присадочного центра с ЧПУ KDT KD-812A предназначена для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки.

Данная автоматическая ячейка позволяет максимально исключить человеческий фактор и ускорить работу участка присадки благодаря интеллектуальной системе загрузки и выгрузке деталей.

В состав ячейки входит:

Сверлильно-присадочный центр с ЧПУ KDT KD-812A - 1 шт.
Автоматический разгрузчик KDT KHG-232/932 – 4 шт.

	СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВ Это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
	ПОЗИЦИОНИРОВАНИЕ Автоматическое базирование за счет бокового выравнивателя и двух упоров вдоль оси X.
	БОКОВОЙ ВЫРАВНИВАТЕЛЬ Определение ширины панели. Умное позиционирование правой рабочей станции.

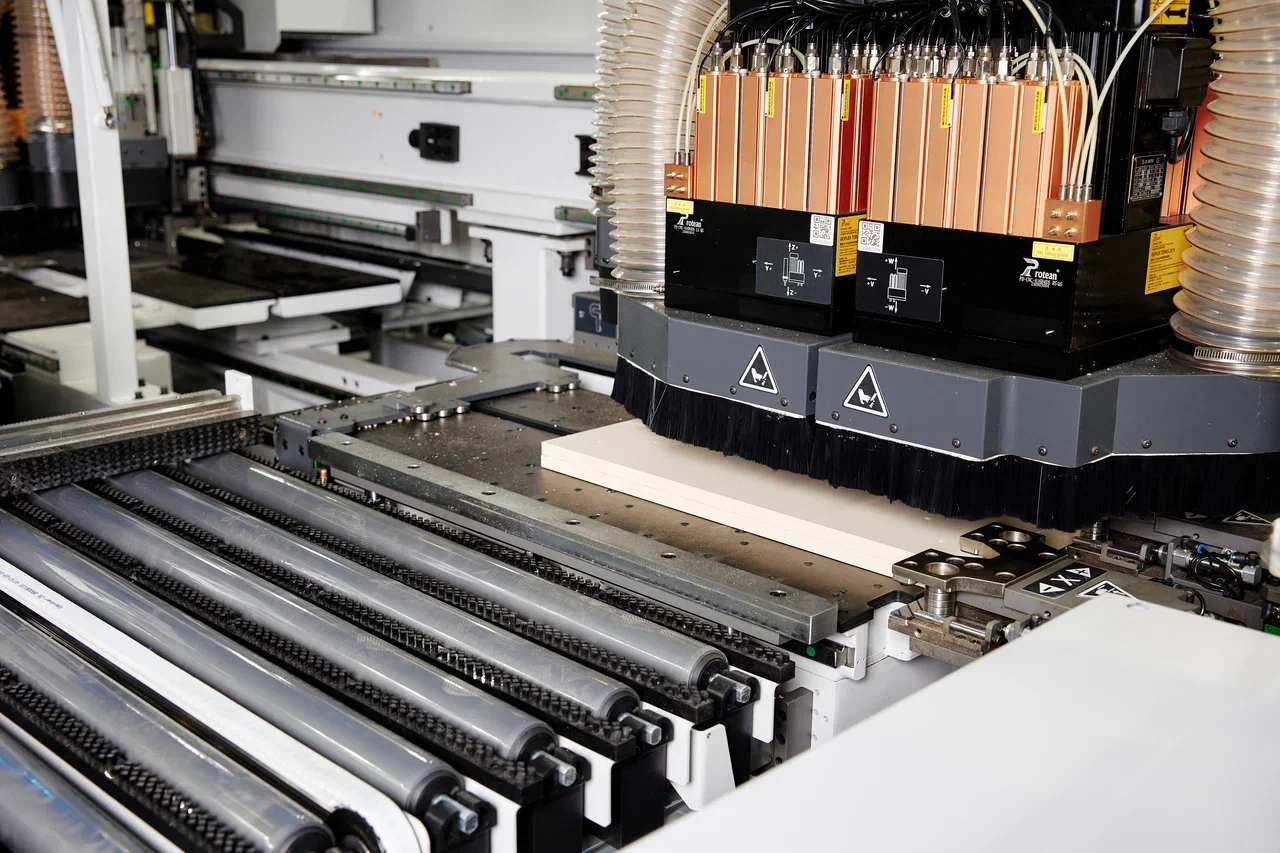

	КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП Верхняя группа: 64 вертикальных сверла (164шт.) 24 горизонтальных сверла (64шт.) 2 фрезерных узла по 5.5 кВт Нижняя группа: 18 вертикальных сверла (9*2шт.) 2 фрезерных узла по 3.5 кВт
	ЗАХВАТ ЗАГОТОВОК Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. Мин. деталь 250х50 мм.
	РАБОЧИЙ СТОЛ Рабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки.
	СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВ Интеллектуальное устройство визуального распознавания штрих-кода и QR-кода. Работа с картами присадки из программы «Базис-мебельщик» Формат файлов MPR, XML, DXF
	СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWS Интерфейс управления станком русифицирован.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение позволяет сделать симуляцию и рассчитать время обработки.
	ИНТЕГРАЦИЯ С «БАЗИС» Станок интегрирован с программой «БАЗИС».

Наименование	KD-812A Solution D
Длина заготовки, мм	300-2400
Ширина заготовки, мм	300-800
Толщина заготовки, мм	10-60
Скорость перемещения захватов заготовки, м/мин (Х)	140
Макс. скорость по оси, м/мин (Y)	90
Макс. скорость по оси, м/мин (Z)	50
Кол-во вертикальных шпинделей (Верхняя группа)	(16+16)*2
Кол-во горизонтальных шпинделей (Верхняя группа)	(6+6)*2
Кол-во вертикальных шпинделей (Нижняя группа)	9*2
Фрезерный узел (верхний + нижний), кВт	(5,5 + 3,5)*2
Шпиндель присадочной группы, кВт	2,2х6
Диаметр аспирационного патрубка, мм	Ø200х4 + Ø150х2
Размеры, мм (ДхШхВ)	15600 х 5800 х 2190

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
