Компактные размеры
Сверление с 6 сторон
Одновременная обработка двух панелей
Пазовальный узел
Обслуживается одним оператором
Загрузка и выгрузка деталей с одной стороны
Чтение файлов из БАЗИС
Визуализация обработки двухсторонней карты присадки
Прогнозирование времени обработки.
Статистика рабочего процесса
НАЗНАЧЕНИЕ

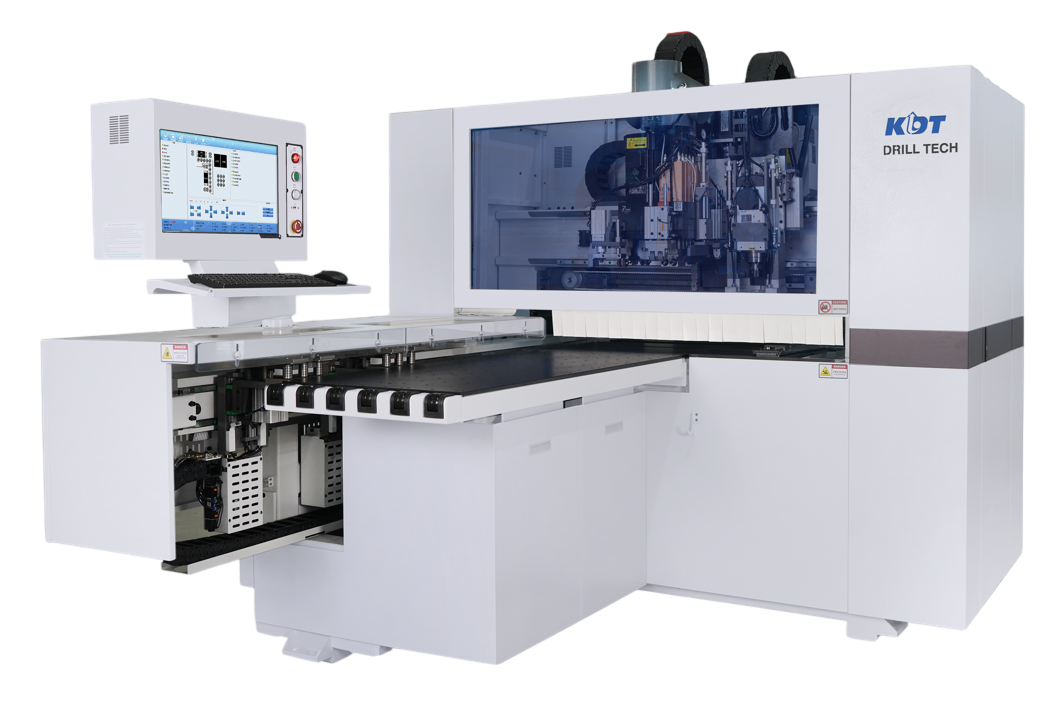

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
|
ЭРГОНОМИКА РАБОЧЕГО УЧАСТКА
|
|
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа:
Нижняя сверлильная группа:
|
|
ПАЗОВАЛЬНЫЙ УЗЕЛф120*20*4 мм. |
|
ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИДва прижимных элемента позволяет снизить вибрацию при обработке, повышая точность |
|
РАБОЧИЙ СТОЛИнтеллектуальная платформа с воздушной подушкой в зоне обработки перемещаются влево/вправо (патент KDT), повышая точность, скорость и качество обработки. |
|
БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы за счет фиксации к линейной направляющей двумя каретками с подшипниками. Движение осуществляет сервомотор |
|
ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
 |
РАЗМЕР ДЕТАЛИ
|
|
СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка |
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
|
|
ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой "Базис" |
|
Наименование |
610Н |
|
Длина заготовки, мм |
70-2800 |
|
Ширина заготовки, мм |
35-1000 |
|
Толщина заготовки, мм |
9-60 |
|
Ширина заготовок для пазования, мм |
50-650 |
|
Размер пильного диска, мм |
ф120*20*4 |
|
Скорость перемещения захватов заготовки, м/мин (Х) |
140 |
|
Макс. скорость по оси, м/мин (Y) |
90 |
|
Макс. скорость по оси, м/мин (Z) |
50 |
|
Кол-во вертикальных шпинделей (Верхняя группа) |
12 |
|
Кол-во горизонтальных шпинделей (Верхняя группа) |
8 |
|
Кол-во вертикальных шпинделей (Нижняя группа) |
9 |
|
Фрезерный узел (верхний), кВт |
5,5 |
|
Фрезерный узел (нижний), кВт |
3,5 |
|
Шпиндель присадочной группы, кВт |
2*2,2 |
|
Установленная мощность, кВт |
21,9 |
|
Рабочее давление, Бар |
6 |
|
Аспирационные отверстия, мм |
200+150 |
|
Размеры станка, мм |
5260 х 2277 х 2190 |
|
Масса, кг |
2880 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
