ТЕХНИЧЕСКОЕ ЗРЕНИЕ

Сверлильно-присадочный станок с ЧПУ KD-612KHSA, способен работать в проходном режиме с высокой производительностью. На входе, станок оснащен автономной смарт-камерой общего назначения DATALOGIC. Благодаря исключительной гибкости в программировании, гарантированной программным обеспечением Impact, смарт-камера Datalogic, отвечает всем потребностям систем машинного зрения. Камера считывает штрих или QR код и отправляет данные в ЧПУ станка.

АВТОМАТИЧЕСКИЙ БОКОВОЙ ВЫРАВНИВАТЕЛЬ

Позиционирование заготовки на станке, происходит без участия человека, благодаря автоматическому боковому выравнивателю. Перемещение заготовки осуществляется посредством роликового транспортера. После считывания штрих-кода, боковой выравниватель подходит на максимально близкое расстояние согласно размерам детали. Заготовка упирается в нулевую точку по оси X, и боковой выравниватель позиционирует её по оси Y. Далее два пневматических захвата перемещают деталь в рабочую зону станка для дальнейшей обработки.

НЕЗАВИСИМЫЕ ЗАХВАТЫ

Два пневматических захвата заготовки работают независимо друг от друга. При перемещении длинных заготовок, в процессе обработки, захваты поочередно перехватывают заготовку. Обрабатываемая заготовка всегда удерживается двумя или каким-то одним из захватов. Таким образом достигается гарантия надежности позиционирования заготовки и отсутствует риск её смещения в процессе перемещения между операциями. Перемещение захватов происходит посредством сервомоторов, зубчатой передачи шестерня/рейка, по двум призматическим направляющим.

УПРАВЛЕНИЕ СТАНКОМ

ТРИ НЕЗАВИСИМЫЕ СВЕРЛИЛЬНЫЕ ГРУППЫ

Три сверлильные группы в сочетании с двумя фрезерными узлами и пазовальной пилой, дают высокую производительность и максимум функциональности.

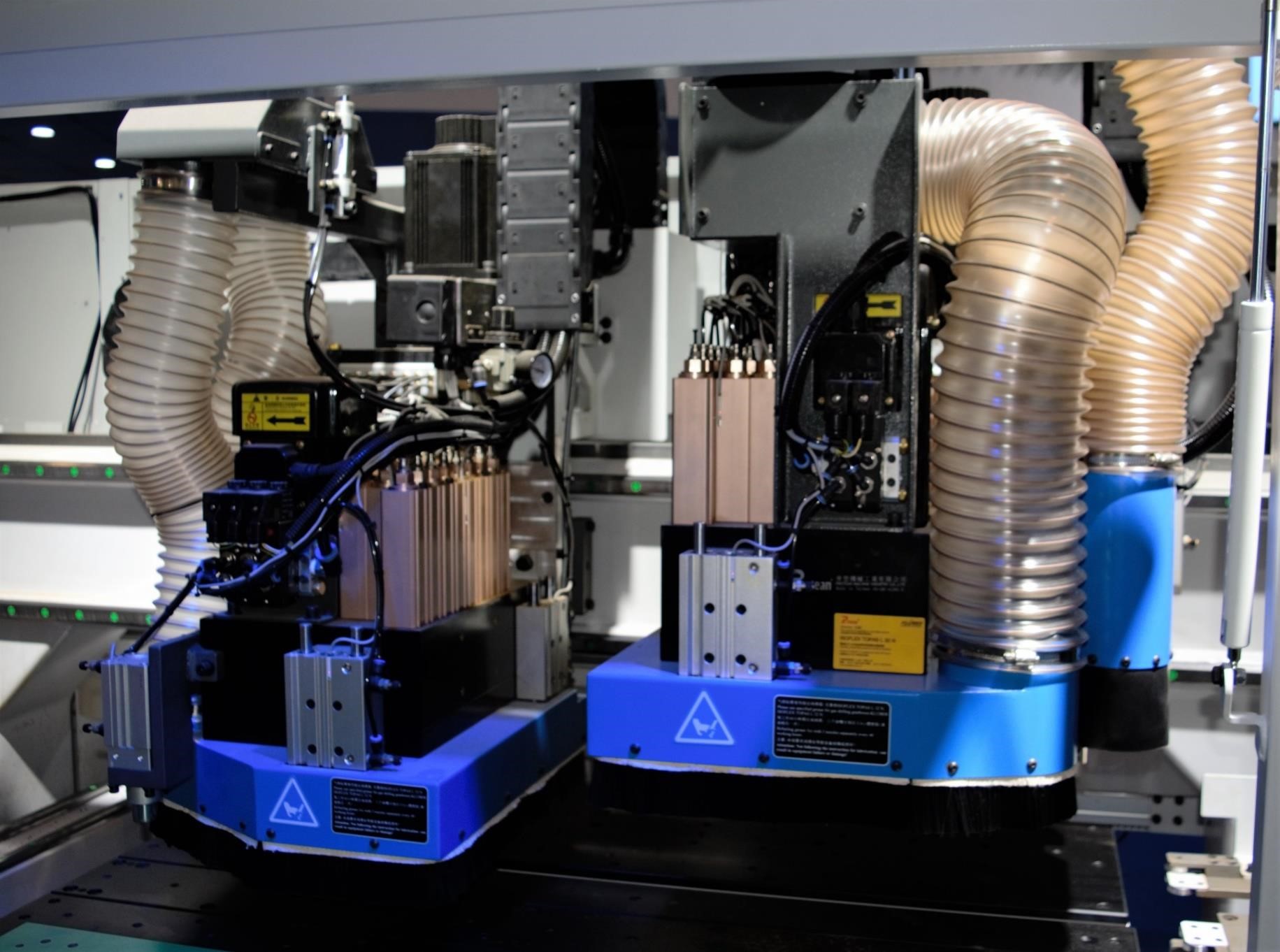

КОМПОНОВКА ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ

Каждая из двух верхних сверлильных групп укомплектована: 12 – вертикальных шпинделей, 6 горизонтальных шпинделей. В стандартной комплектации установлен фрезерный узел (3,5 кВт) и пазовальная пила.

КОМПОНОВКА НИЖНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ

Нижняя группа укомплектована: 9 вертикальных шпинделей + фрезерный агрегат (3,5 кВт).

ФРЕЗЕРНЫЙ АГРЕГАТ

ПАЗОВАЛЬНЫЙ УЗЕЛ

Максимальный диаметр пилы 120 мм, посадочный диаметр 20 мм. Толщина пильного полотна 4мм.

АСПИРАЦИЯ

Три независимых патрубка аспирации для сверлильных и фрезерных узлов с автоматическим шибером. Два сверху и один снизу.

ИНТЕГРАЦИЯ С ПРОГРАММОЙ

Станок интегрирован с программой "Базис" и "К-3".

ЗАЩИТНОЕ ОГРАЖДЕНИЕ

Поставляется по запросу.

ПРИМЕР АВТОМАТИЧЕСКОЙ ЛИНИИ

В независимости от количества работающих станков, линия имеет одну точку входа и одну точку выхода. Загрузка заготовок на линию может производиться как оператором, так и автоматическими роботизированными системами. На выгрузке из линии, аналогичным образом могут применяться роботизированные системы, или работать оператор. Логическим продолжением сверлильно-присадочной линии KDT на Вашем производстве, может стать автоматическая линия сортировки заготовок. На сортировку будут попадать заготовки, как с присадки, так и с других участков, объединяясь и сортируясь перед финальной операцией по упаковке готовой продукции.
