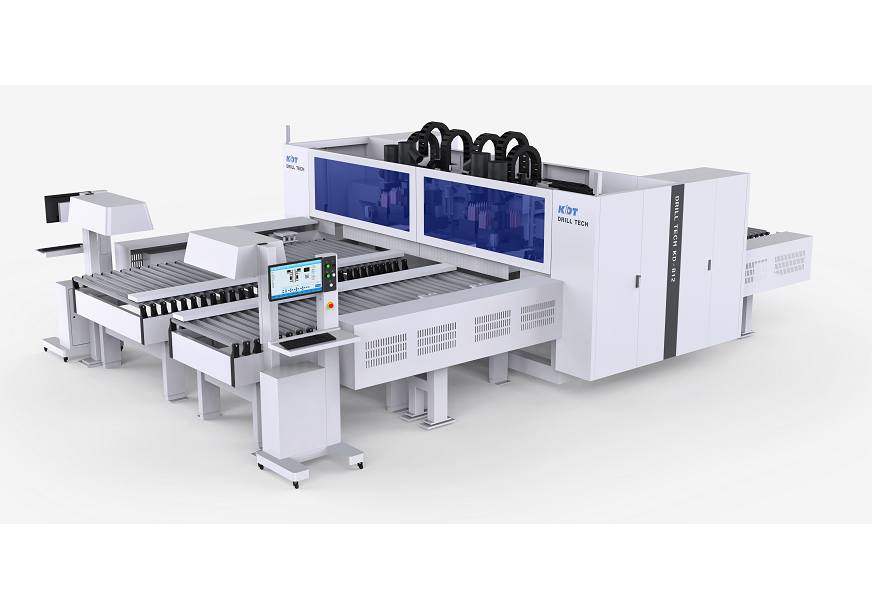

Сверлильно-присадочный центр с ЧПУ KDT KD-812A

Сверлильно-присадочный центр с ЧПУ KDT KD-812A

  • Работа с картами присадки из программы «Базис-мебельщик»

  • Формат файлов MPR, XML, DXF.

  • Высокая скорость обработки: 140/90/50 м/мин.

  • Оптимизация карты сверления.

  • 6 Сверлильных групп (106 сверл = 82V + 24H)

  • 2 независимых рабочих стола, может обрабатывать 2 панели одновременно

  • Четыре фрезерных узла (Верхние 5,5кВт + Нижние 3,5 кВт)

  • Производительность сверления до 6,5 шт /мин.

  • Автоматическая смазка направляющих перемещения по X и Y

  • Визуализация обработки двухсторонней карты присадки

  • Автоматический сканер штрих кодов

  • Автоматический разгрузочный стол

Подробнее

Назначение

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.

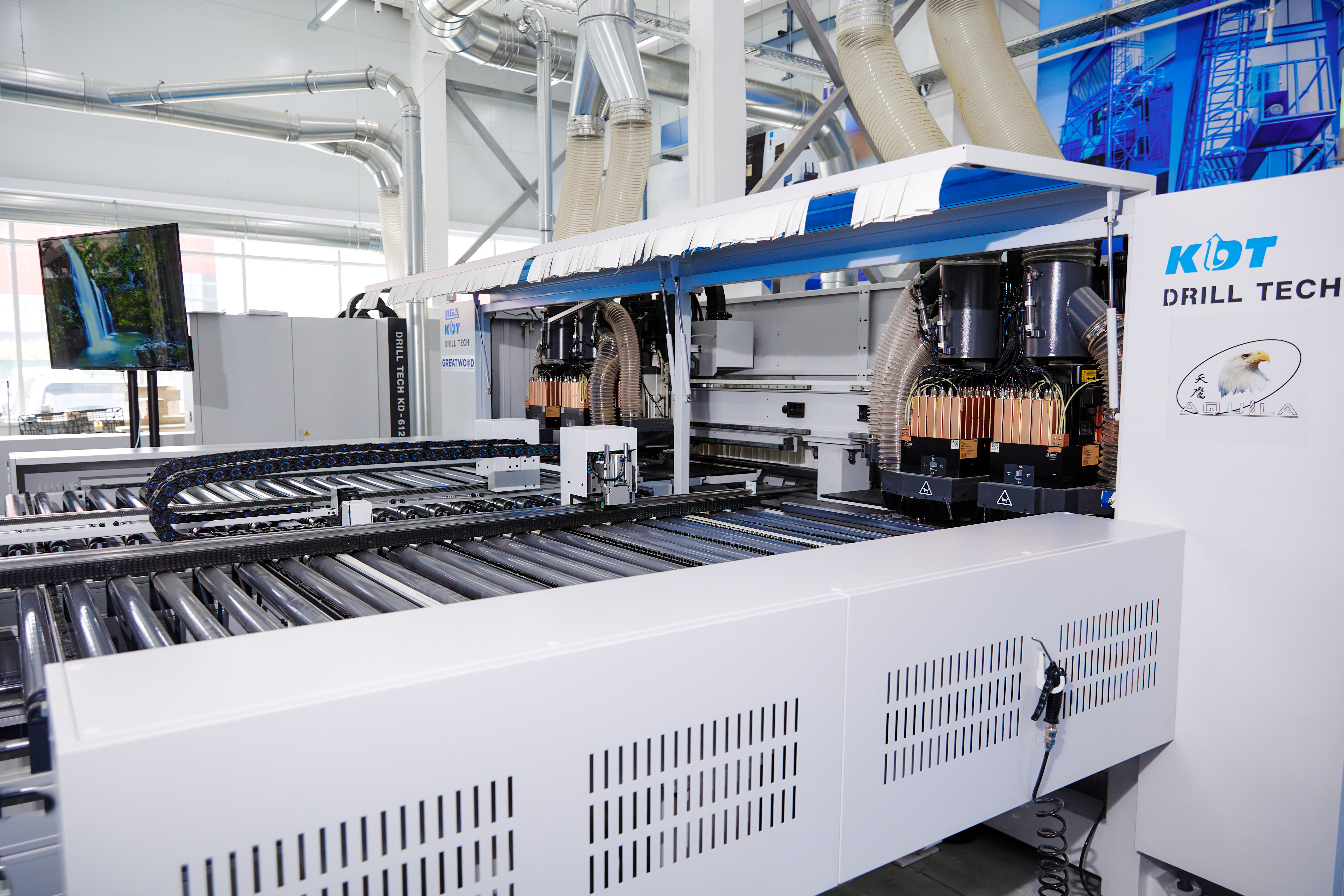

Станина с порталом для основных узлов — это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.

Производительность сверления до 6,5 шт /мин.

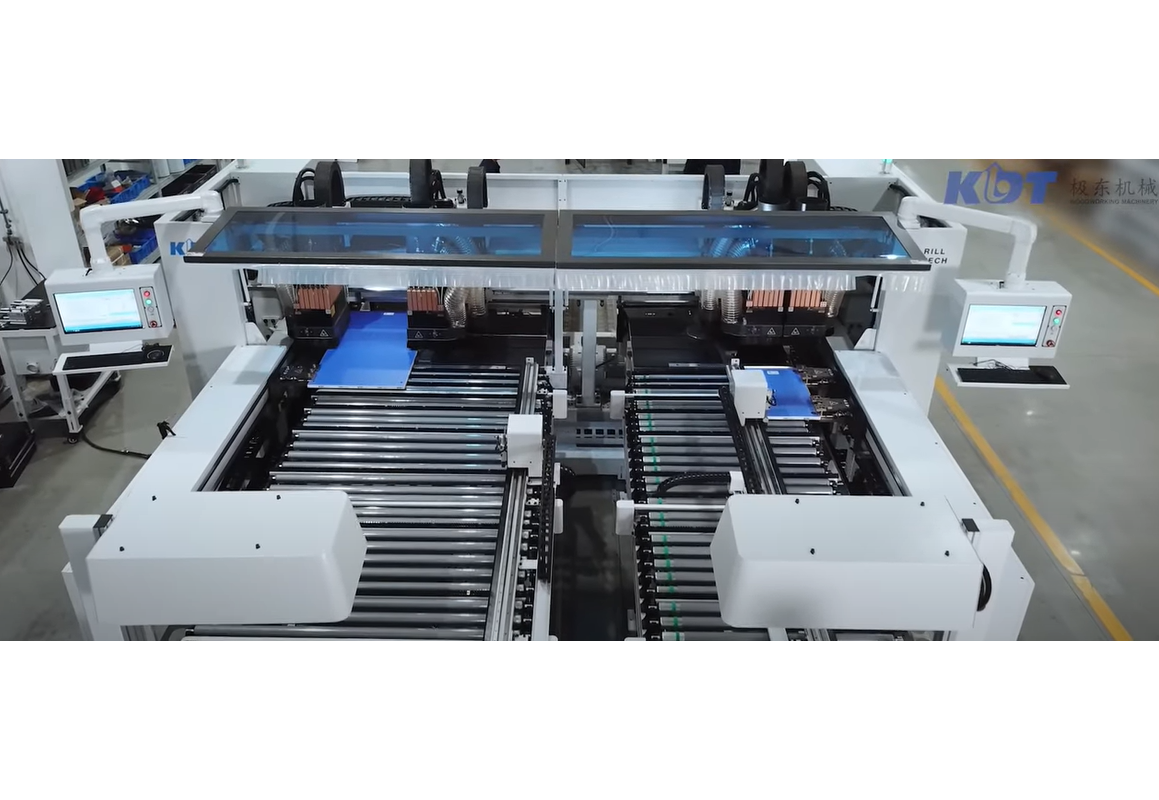

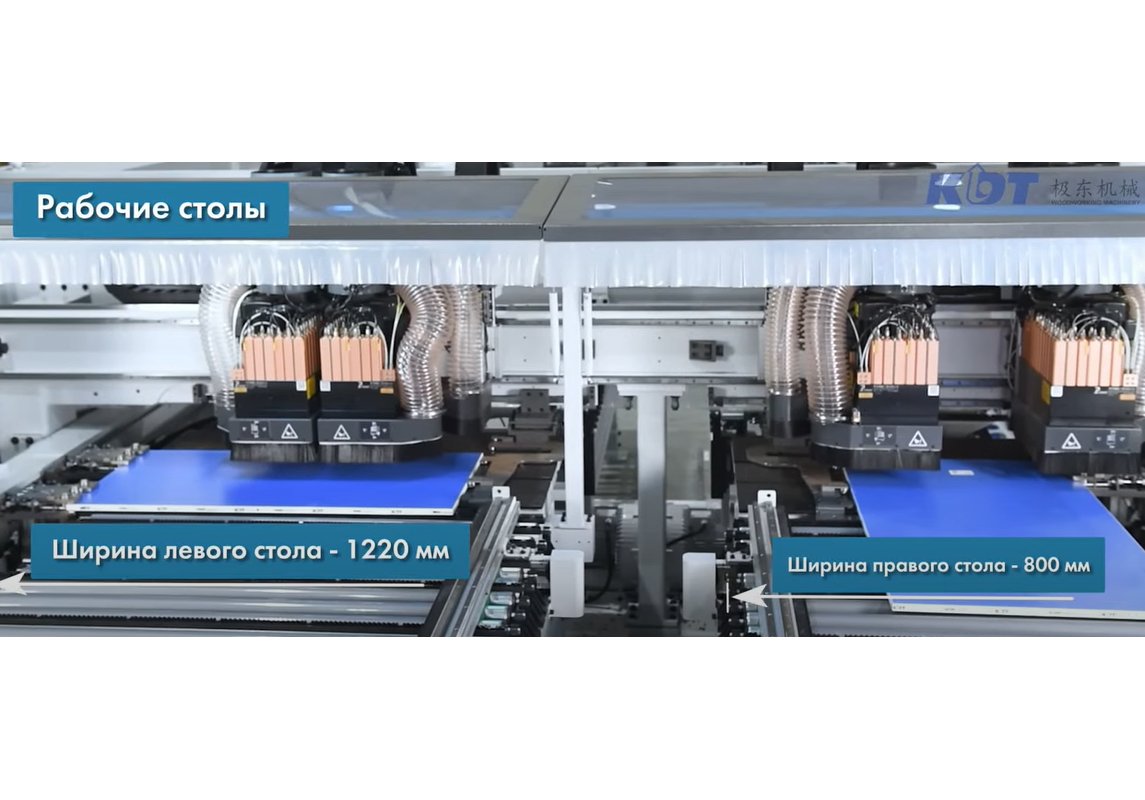

Максимальная рабочая ширина:

Основной рабочий стол: 1220 мм;

Дополнительный рабочий стол: 800 мм.


СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВ

Это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.

ПОЗИЦИОНИРОВАНИЕ

Автоматическое базирование за счет бокового выравнивателя и двух упоров вдоль оси X.

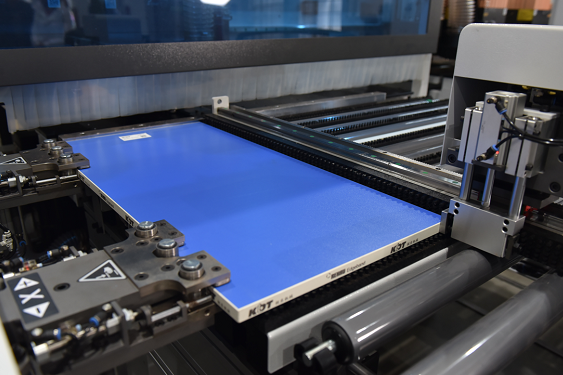

БОКОВОЙ ВЫРАВНИВАТЕЛЬ

Определение ширины панели. Умное позиционирование правой рабочей станции.

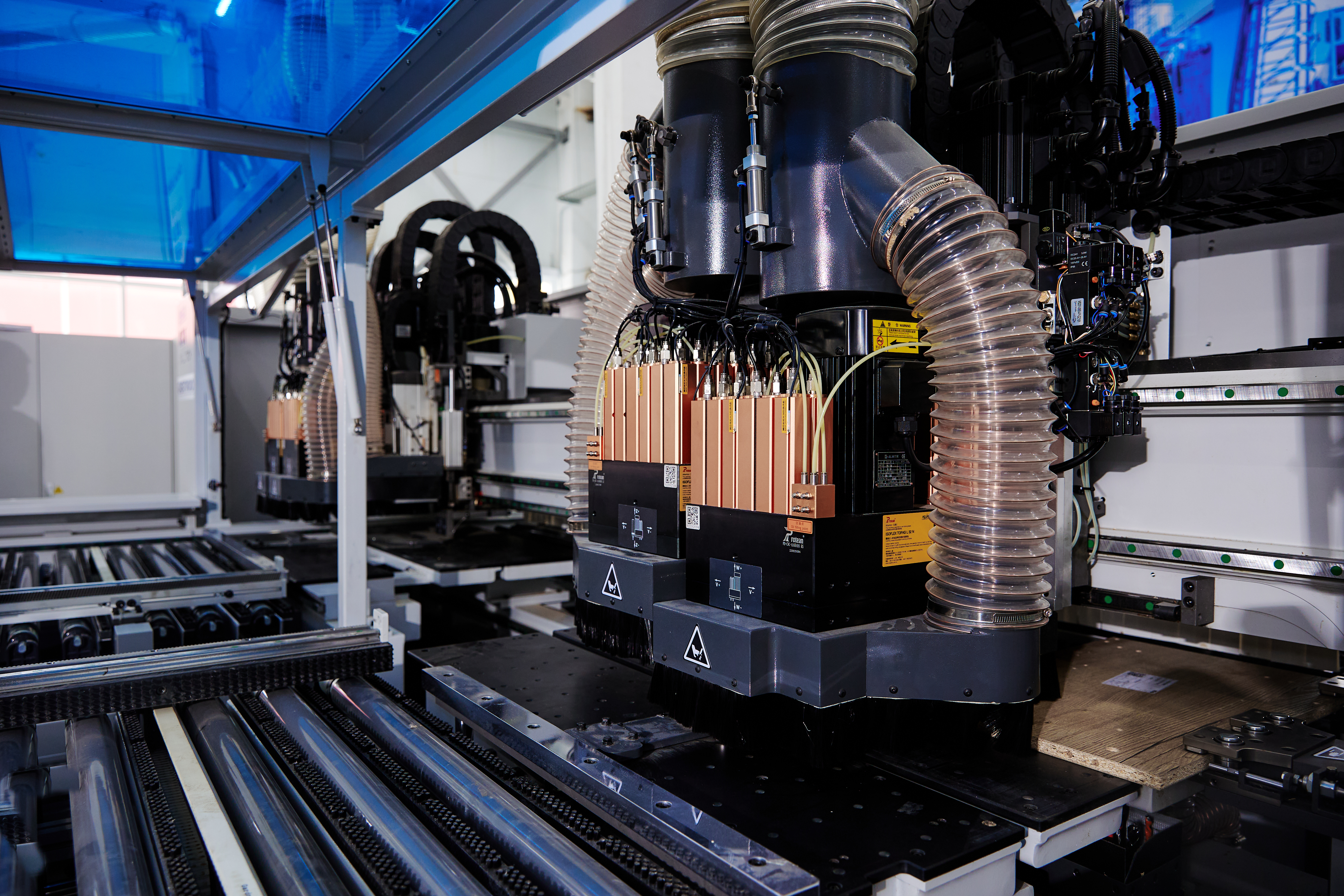

КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП

Верхняя группа:

  • 64 вертикальных сверла (16*4шт.)
  • 24 горизонтальных сверла (6*4шт.)
  • 2 фрезерных узла по 5.5 кВт

Нижняя группа:

  • 18 вертикальных сверла (9*2шт.)
  • 2 фрезерных узла по 3.5 кВт

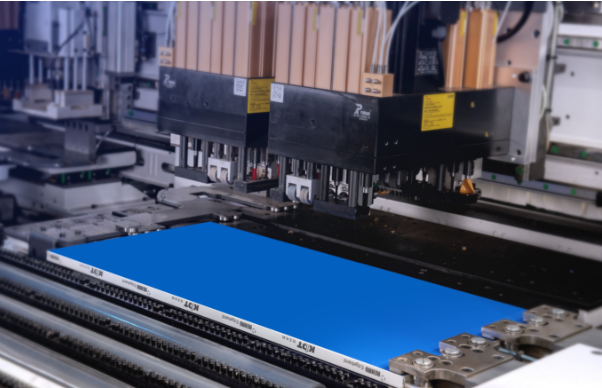

ЗАХВАТ ЗАГОТОВОК

Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT.

Мин. деталь 250х50 мм.

РАБОЧИЙ СТОЛ

Рабочий стол в зоне обработки оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо в соответствии с технологией обработки.

СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВ

Интеллектуальное устройство визуального распознавания штрих-кода и QR-кода.

  • Работа с картами присадки из программы «Базис-мебельщик»
  • Формат файлов MPR, XML, DXF

СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWS

Интерфейс управления станком русифицирован.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение позволяет сделать симуляцию и рассчитать время обработки.

ИНТЕГРАЦИЯ С «БАЗИС»

Станок интегрирован с программой «БАЗИС».

Наименование

KD-812A

Длина заготовки, мм

250-2800

Ширина заготовки, мм

50-1200
50-800

Толщина заготовки, мм

10-60

Скорость перемещения захватов заготовки, м/мин (Х)

140

Макс. скорость по оси, м/мин (Y)

90

Макс. скорость по оси, м/мин (Z)

50

Кол-во вертикальных шпинделей (Верхняя группа)

64

Кол-во горизонтальных шпинделей (Верхняя группа)

24

Кол-во вертикальных шпинделей (Нижняя группа)

18

Фрезерный узел, кВт

Сверху 5,5 кВт * 2
Нижний 3,5 кВт * 2

Шпиндель присадочной группы, кВт

2*2,2

Диаметр аспирационного патрубка, мм

φ200мм*4;
φ100мм*2

Размеры станка, мм (ДхШхВ)

5675*2820*2190

Установленная мощность, кВт

59,5

Рабочее давление, Бар

6

Масса, кг



Габаритные размеры

7100L*4920W*2190H мм

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
