СТАНИНА СТАНКА

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.

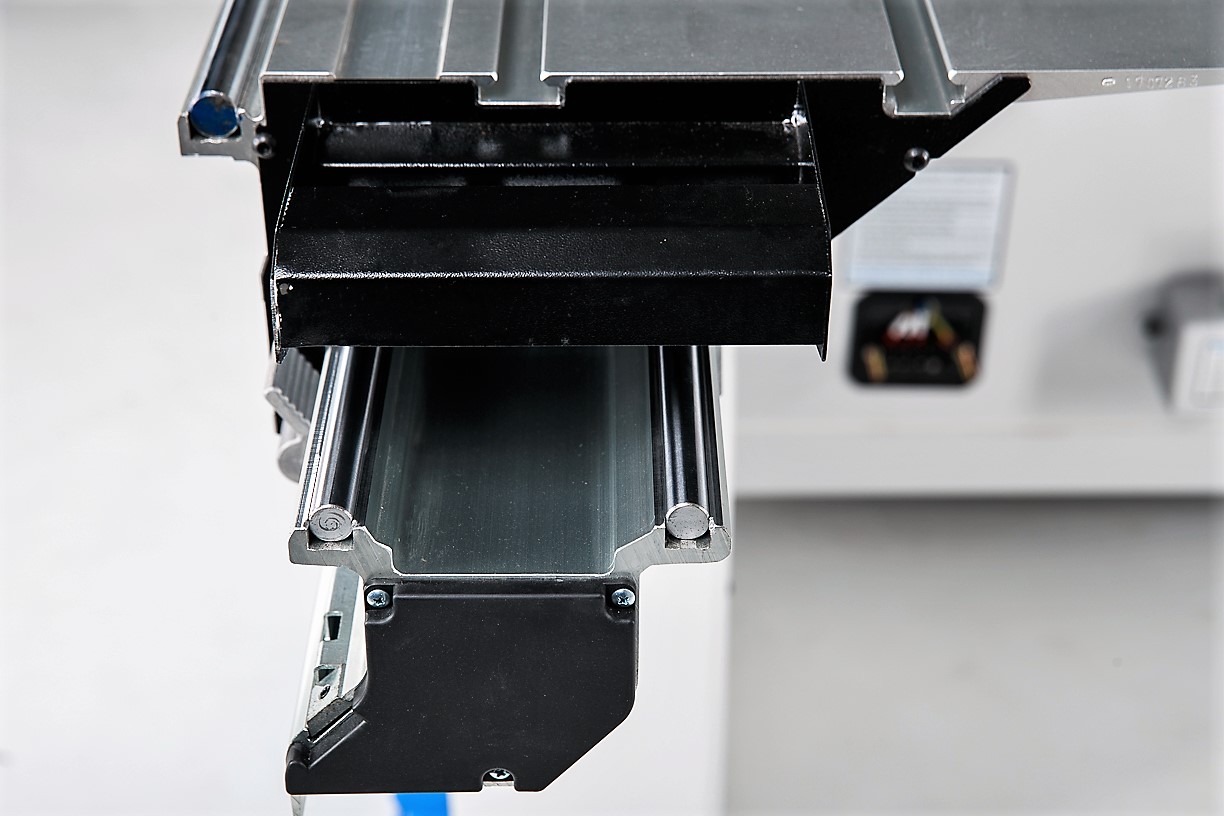

РОЛИКОВАЯ КАРЕТКА

Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.

Каретка изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430мм.

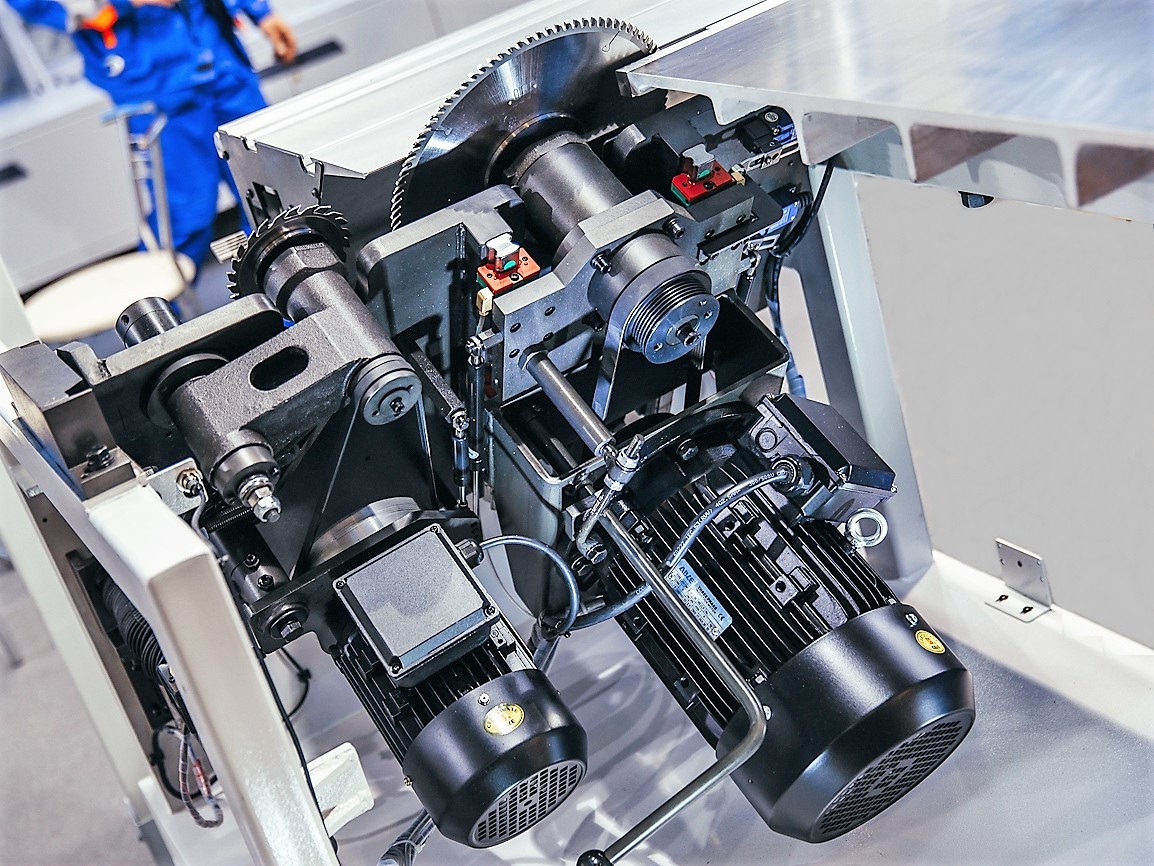

ПИЛЬНЫЙ УЗЕЛ

Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них отсутствует вибрация.

Приводы для наклона в одну сторону с ручной регулировкой скорости: Данные двигатели изготавливаются специально по параметрам компании KDT и оптимизированы для применения на форматно-раскроечных станках. Агрегаты с двумя скоростями–4/5 тыс. об/мин, скорости переключаются вручную.

СИСТЕМА УПРАВЛЕНИЯ (TouchScreen)

Система управления с сенсорным экраном (TouchScreen) обеспечивает максимальное удобство работы на станке.

Управление параллельным упором (настройка ширина раскроя) также осуществляется с пульта. Точность и плавность перемещения упора обеспечивается за счёт сервомотора Delta (Тайвань) и высокоточной шарико-винтовой пары Hiwin (Тайвань). Скорость перемещения упора до 15 м/мин.

Дополнительный пульт управления на станине позволяет быстро включать и выключать двигатели основной и подрезной пилы, а также настраивать угол наклона (отображается на электронном табло).

Для обеспечения безопасности оба пульта управления оснащены кнопками аварийной остановки.

ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Для обеспечения безопасности компьютер и дополнительный пульт управления оснащены кнопками аварийной остановки.

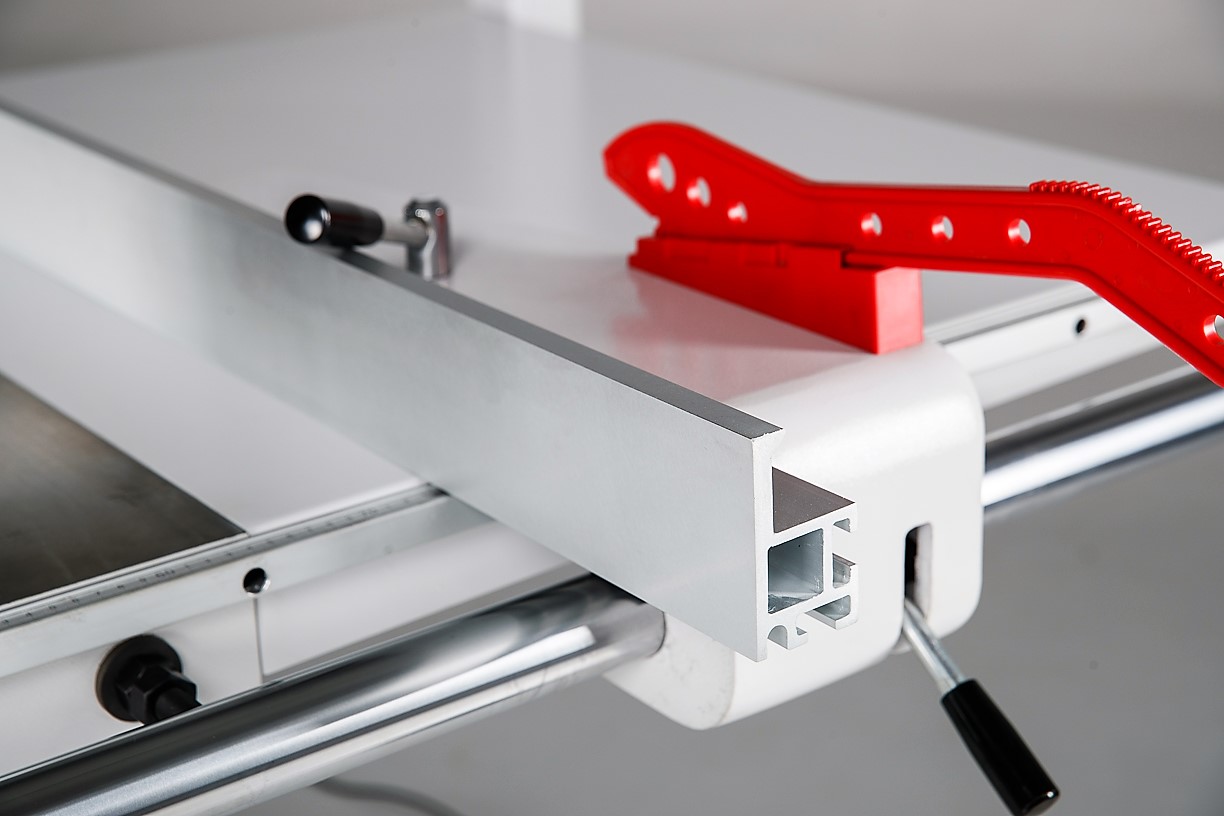

ПАРАЛЛЕЛЬНЫЙ УПОР

Максимальное расстояние от пильного диска до параллельного упора – 1250 мм.

Толкатель для безопасной работы с узкими заготовками.

ПОПЕРЕЧНЫЙУПОР

Поперечный упор (линейка) оборудован двумя откидными упорами-флажками, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.

ПИЛЕНИЕ ПОД УГЛОМ

При необходимости поперечный упор, может быть, развернут на угол от 0 - 45° для пиления под углом.

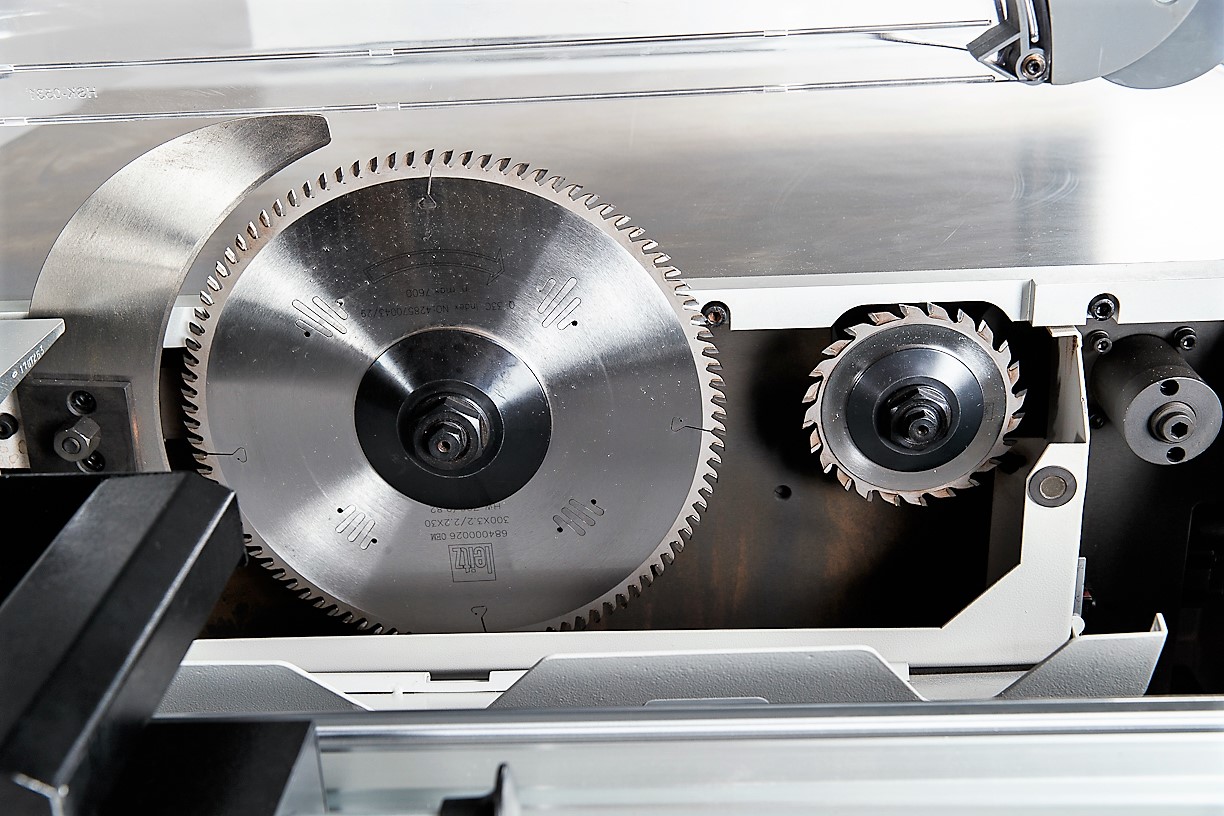

РЕГУЛИРОВКА ПОДРЕЗНОЙ ПИЛЫ

Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.

РАСШИРИТЕЛЬНЫЕ СТОЛЫ

Полноформатные дополнительные столы позволяют распускать листы различных размеров.

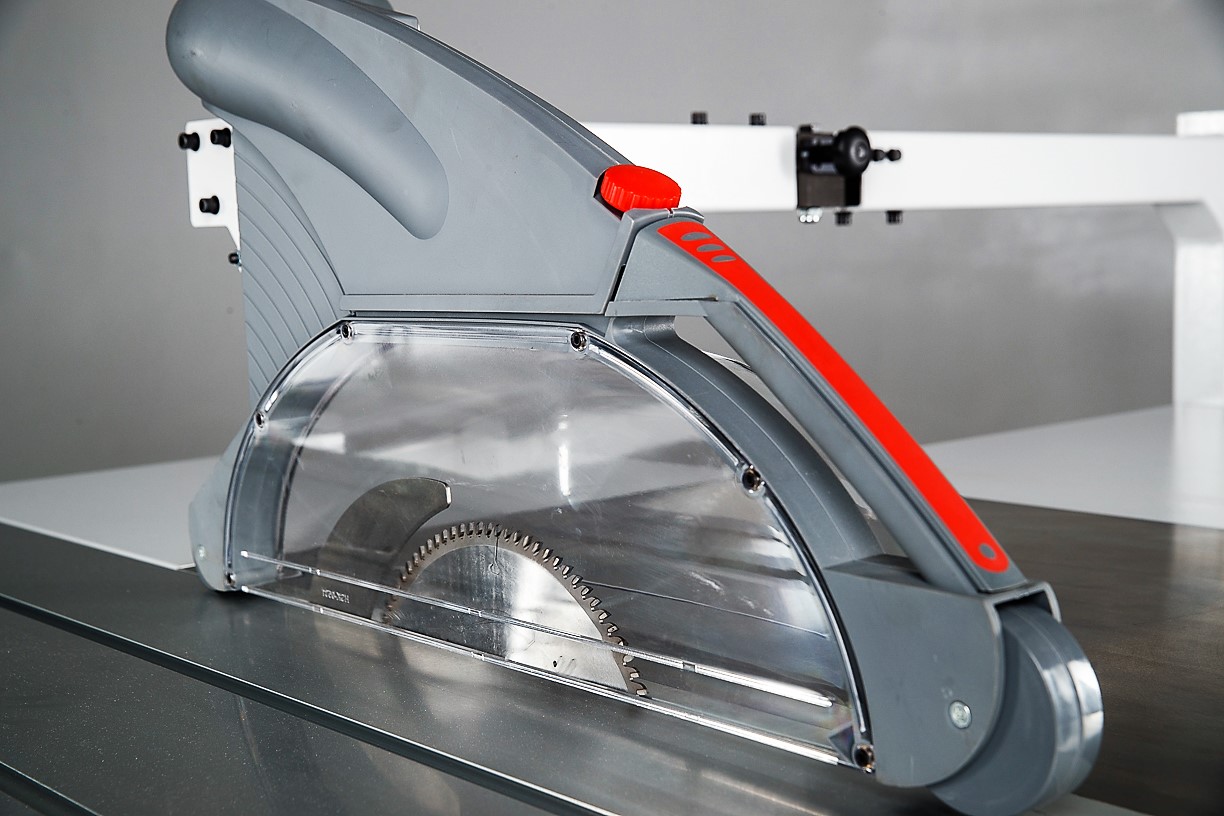

ПРОЗРАЧНЫЙ ЗАЩИТНЫЙ КОЖУХ ПИЛЫ

Прозрачный защитный кожух пилы, обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.

Основной патрубок для удаления опилок находится в моторном отсеке.

ЗАМЕНА ПИЛ

Удобная настройка и замена пил при помощи рожкового ключа (не шестигранник, т.к. он забивается пылью и осложняет процедуру).

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.
