Автоматическая загрузка обрабатываемого материала
Фрезерный шпиндель с автоматической сменой инструмента
Линейный магазин инструмента
Фрезерование пакета толщиной до 150 мм
Автоматический разгрузочный стол

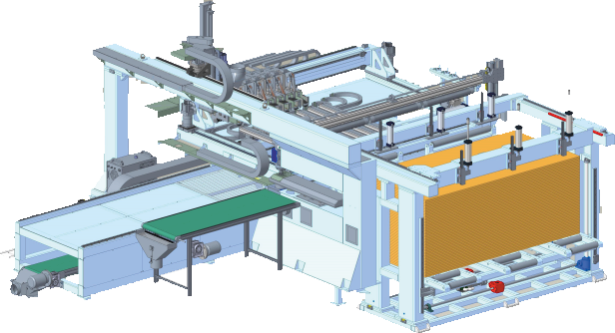

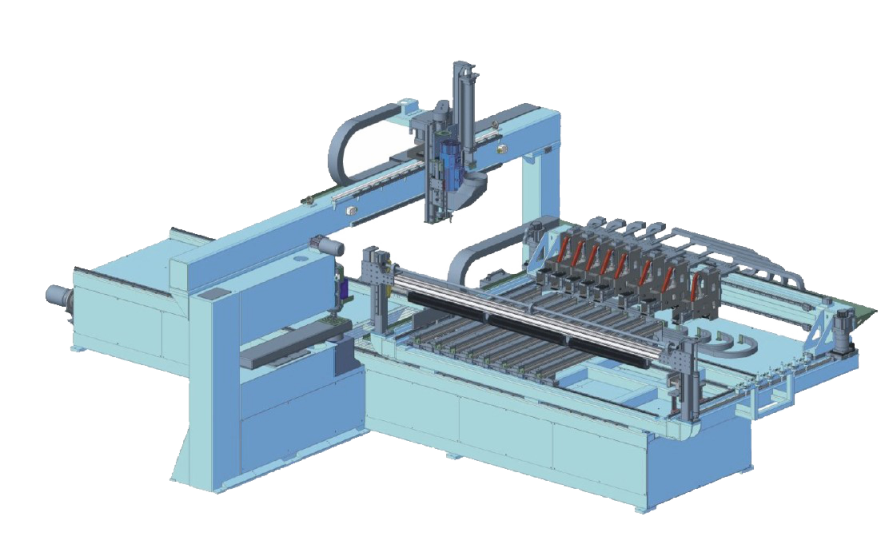

Предназначен для пакетного раскроя листов максимальными габаритами 3 000 мм/ 2 000 мм при этом скорость подачи толкателя, перемещающего пакет плит, бесступенчато регулируется.
Автоматическая подача материала позволяет значительно сократить время установки заготовки. Это обеспечивает заметный прирост производительности производства и повышает безопасность самого процесса. Возможно производить фрезерование, сверление и присадку с помощью фрезерного узла оснащенного автоматической сменой инструмента.
Интуитивно понятное программное обеспечение обеспечивает быструю и стабильную работу оборудования, максимально эффективно используя все возможности обрабатывающего центра, входит в комплект поставки.
Обрабатываемые материалы: Массив, МДФ, ДСП, ЛДСП, ДВП
|

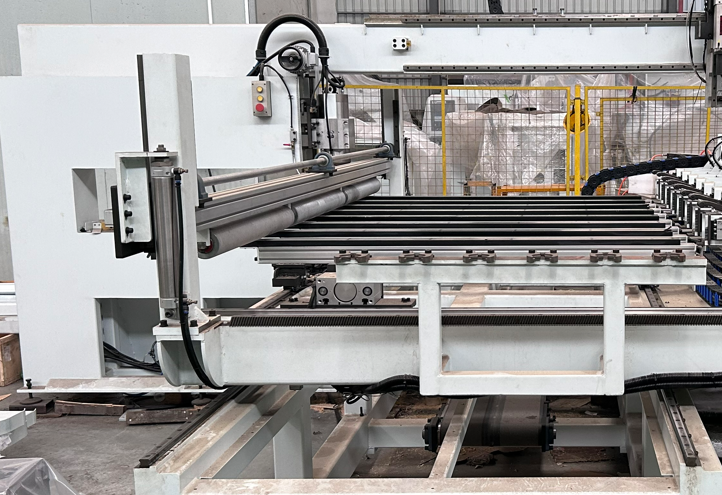

АВТОМАТИЧЕСКАЯ ЗАГРУЗКА ОБРАБАТЫВАЕМОГО МАТЕРИАЛААвтоматическая подача материала позволяет значительно сократить время установки заготовки. Это обеспечивает заметный прирост производительности производства и повышает безопасность самого процесса. |
|

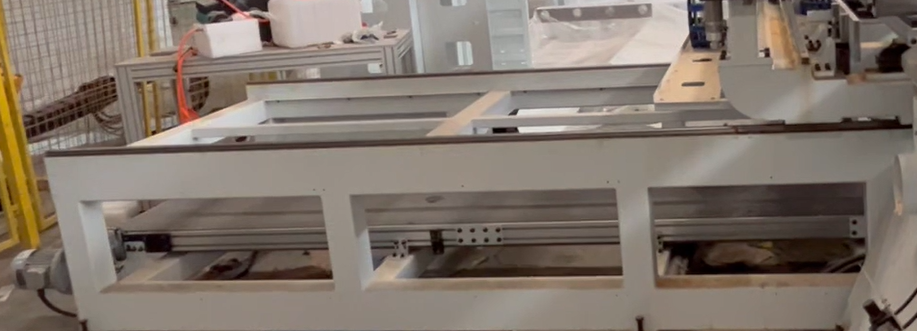

АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛАвтоматический разгрузочный стол оснащен устройством регулирования скорости перемещения изделий с опцией удаления пыли и стружки. |
|

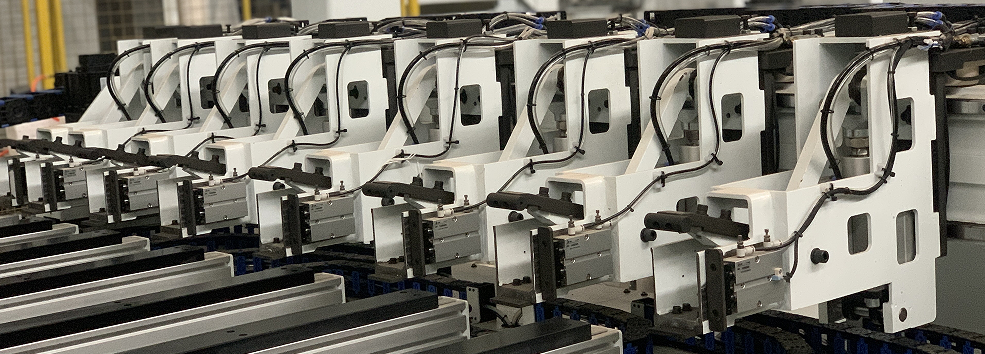

КОМПЛЕКТ ЗАХВАТОВ ИЗ 8 ШТУКРасстояние между захватами может изменяться системой Числового Программного Управления. |
|
КОМПЛЕКТ ОПОРНЫХ ПЛАСТИН ИЗ 8 ШТУККомплект опорных пластин из 8 штук, регулируемые системой Числового Программного Управления для подачи обрабатываемого материала. |
|

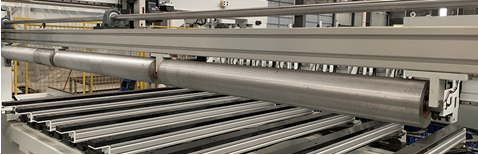

ТРИ ГРУППЫ ПРИЖИМНЫХ РОЛИКОВОсуществляют фиксацию материала во время обработки. |
|

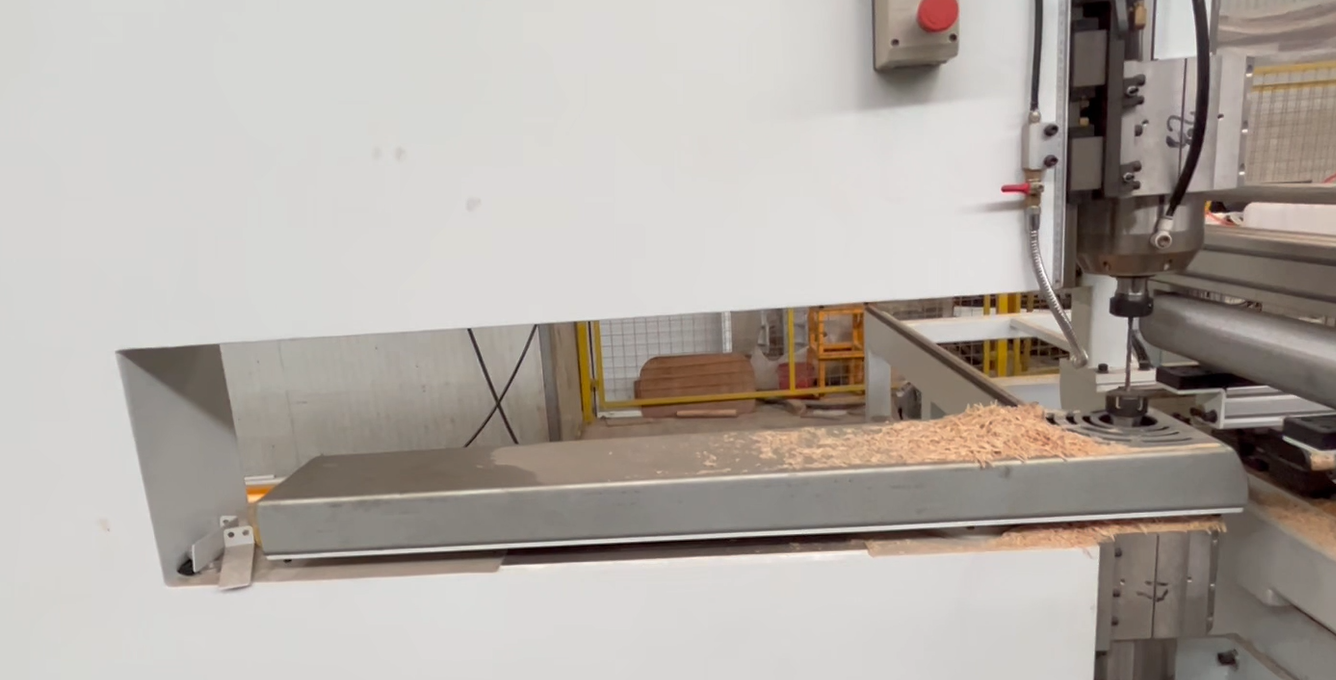

КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ И ПЫЛИОбеспечивает своевременное удаление стружки. |
|
ПАРНЫЙ ШПИНДЕЛЬ11 кВт х 2 / 18 000 об/мин / Водяное охлаждение / ER 32. |
|

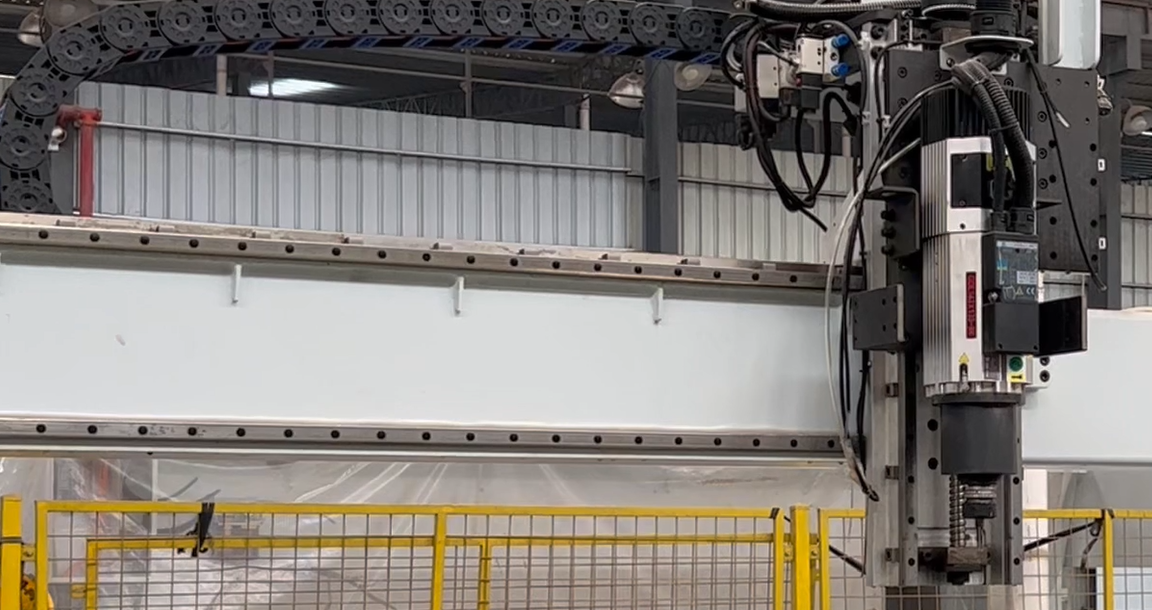

ШПИНДЕЛЬ С АВТОМАТИЧЕСКОЙ СМЕНОЙ ИНСТРУМЕНТА9кВт / ISO 30 / 24 000 об/мин. |
|

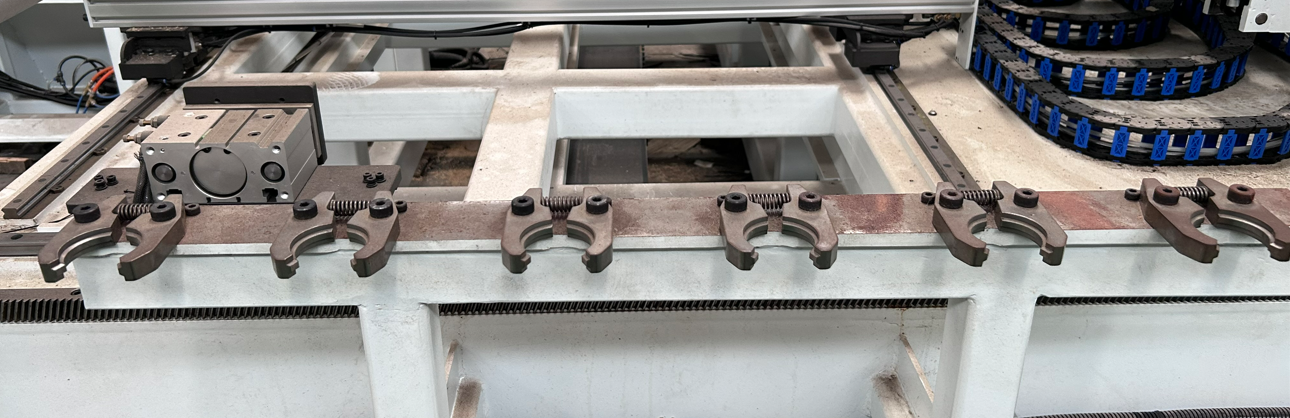

ЛИНЕЙНЫЙ МАГАЗИН ИНСТРУМЕНТОВ6 позиций / ISO 30. |
|
ПРИМЕР ИЗДЕЛИЙ
|
|
Модель |
CF-JET3020.CNC |
|
Максимальный размер пакета обрабатываемого материала
|
3 000 мм / 2 000 мм / 150 мм |
|
Максимальная линейная скорость |
X 45 м/мин |
|
Y 30 м/мин |
|
|
Y1 30 м/мин |
|
|
Z 20 м/мин |
|
|
Система ЧПУ |
ЧПУ Taiwan Baoyuan |
|
Шпиндель фрезеровка присадка сверление |
7,5 кВт / автоматическая смена инструмента / ISO 30 |
|
Шпиндель контурный раскрой |
Двойной 11 kWx2 |
|
Сервоконтроллер |
Taiwan LMA |
|
Пневмосистема |
Taiwan AIRTAC |
|
Габаритные размеры |
7 800 / 3 978 / 2 011 /мм |
|
Габариты шкафа упраления |
1 200 / 600 / 1 800 /мм |
|
Общий вес |
5 т. |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
