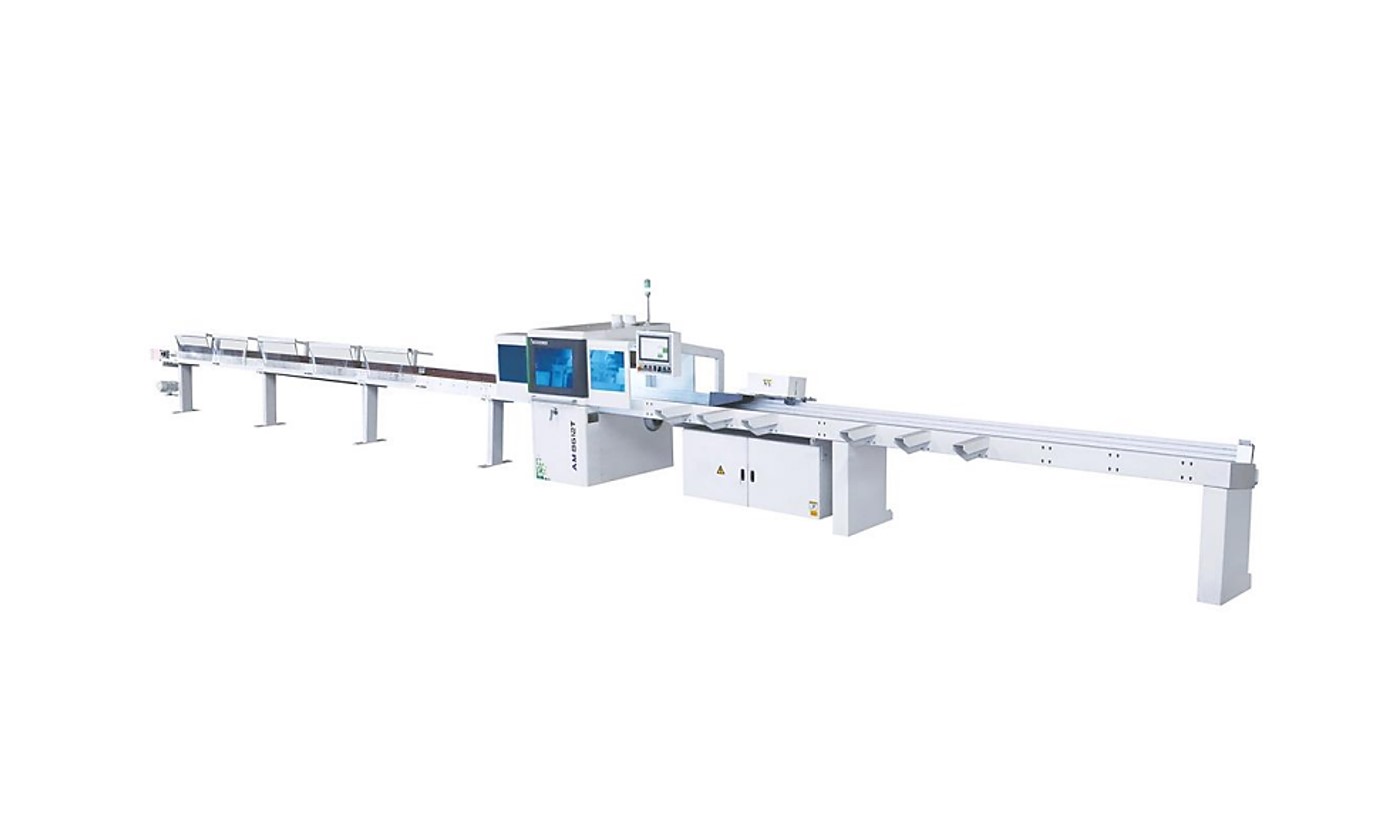

Автоматический торцовочный станок с функцией вырезки дефектов JANGJA AM8612 / EM8612

Подробное описание
Технические характеристики

НАЗНАЧЕНИЕ

Автоматические торцовочные станки проходного типа предназначены для поперечного пиления заготовок из массива древесины на заданный размер с максимальной чистотой пропила. Данный тип оборудования позволяет пилить заготовки в размер и производить вырезку дефектов по ранее размеченным линиям специальным люминесцентным карандашом. Высокая скорость пиления (до 120 м/мин) гарантирует высокую производительность.

Данное оборудование применяется на предприятиях, производящих мебельный щит, двери, погонажные изделия.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.

СХЕМА ОБРАБОТКИ

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

	МАССИВНАЯ СТАНИНА Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	ОБРАБОТКА СТАНИНЫ Проходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования.
	ПАНЕЛЬ УПРАВЛЕНИЯ Параметры пиления задаются с контроллера марки BECKHOFF (Германия).

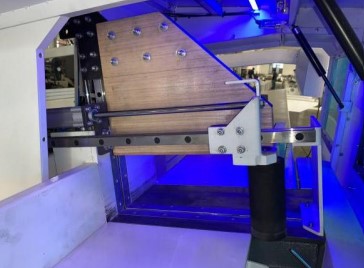

	КОЖУХ СТАНКА Является шумоизоляционным, защищает оператора от вылета обрезков, смотровое окно позволяет контролировать все процессы

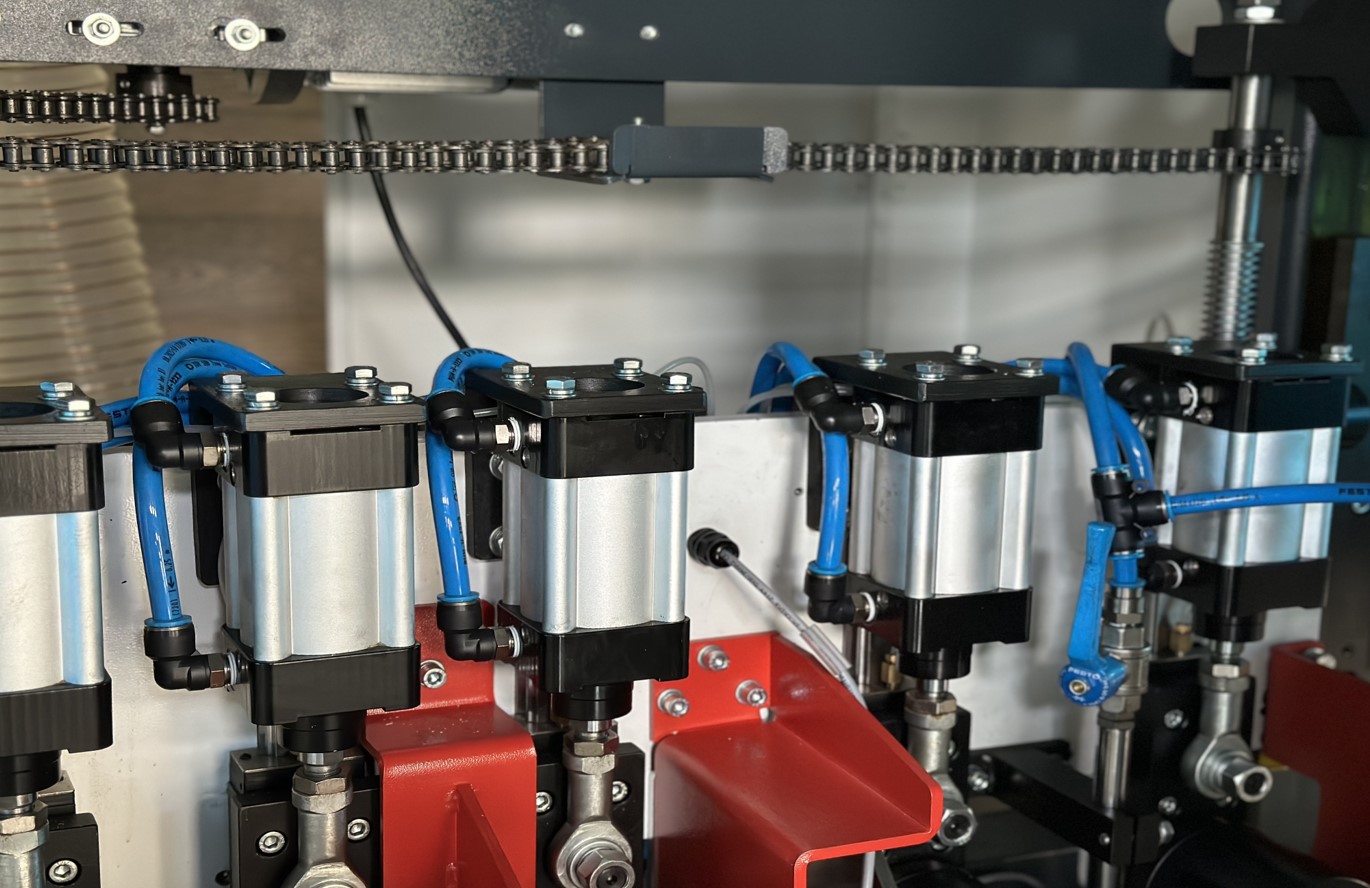

	ВЕРХНЯЯ ПРИЖИМНАЯ ПРИВОДНАЯ ГРУППА Состоит из 5 полиуретановых роликов. Прижим осуществляется за счет пневматической системы FESTO (Германия)
	НИЖНИЕ РЕФЛЕНЫЕ РОЛИКИ Нижние протягивающие рифленые стальные ролики обеспечивают стабильную подачу заготовку в зону обработки и исключаю проскальзывания материала
	СИСТЕМА БЛОКИРОВКИ ПРИЖИМНЫХ РОЛИКОВ Станок оснащен пневматической системой боковых прижимных роликов, обеспечивающих точное позиционирование заготовок при пакетном пилении.

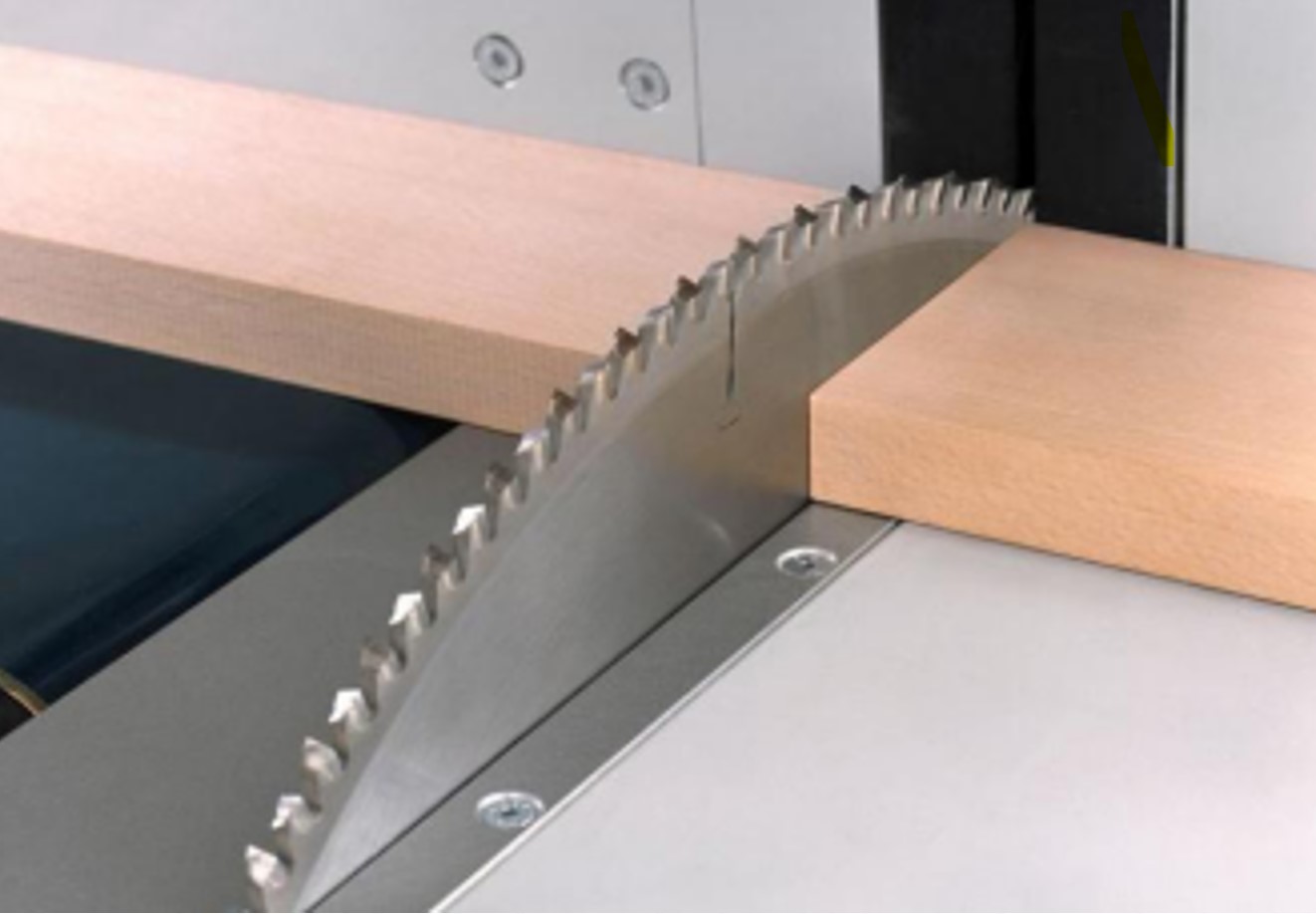

	СИСТЕМА ПОДЪЕМА ДИСКОВОЙ ПИЛЫ Система подъёма пилы оснащена серводвигателем с помощью которого обеспечивается скоростное пиление 3-6 резов в секунду.
	БОКОВОЙ ПРИЖИМНОЙ РОЛИК Обеспечивает точное пиление заготовки с возможностью пиления в пачке.
	СКАНИРУЮЩИЙ ФОТОДАТЧИК Фотодатчик фирмы SICK (Германия) для сканирования люминесцентной линии при вырезке дефектов.
	СИСТЕМА ПОДЪЕМА ПРИЖИМНЫХ РОЛИКОВ Электронная система подъёма прижимных роликов обеспечивает быструю перенастройку на толщину детали.

Модель	AM8612T	EM8612T
Стандартный диаметр циркулярной пилы, мм	Ø 500 (Ø 630)	Ø 500 мм (Ø 630 мм)
Диапазон сечения пиления, мм	≤ 420х40/ 280х180 /≥ 20х10	≤ 420х40/ 280х180 /≥ 20х10
Ширина обработки, мм	20-420	20-420
Толщина распила, мм	10-180	10-180
Длина подачи, мм	4500 (3000/6300)	4500 (3000/6300)
Диапазон скорости подачи, м/мин.	≤ 60	≤120
Скорость вала пилы, об/мин.	3400 (2800)	3400 (2800)
Мощность двигателя вала пилы, кВт	7,5 (11)	7,5 (11)
Подача мощность двигателя кВт	4,1	4,1
Частота движения пиления вверх и вниз	2-4	3-6
Толкающая точность позиционирования руки, мм	основной 0,5 мм (±0,1 доп.)	основной 0,5 мм (±0,1 доп.)
Тип таблицы, мм	Наклонный стол	Наклонный стол
Диаметр выхода под аспирацию, мм	Ø 125х2	Ø 125 х2
Требования к сжатому воздуху, bar	6	6
Размер шины пилы, bar	Ø 168	Ø 168
Габариты станка, мм	8630х1700х1700	8630х1700х1700
Масса, кг	2800	2800

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
