Автоматическое перемещение заготовки в процессе обработки
Шлифование прямолинейных, криволинейных заготовок
Станок предназначен для снятия фаски (скругления острых кромок) и шлифования брусковых деталей (из массива древесины) независимо от сечения (квадрат, овал). Применяется на участках шлифования деталей стульев, столов, детских кроваток.
Шлифование осуществляется двумя шлифовальными лентами;
Скорость шлифования (частота вращения шлифовальных лент) – регулируется (инвертер);
Скорость подачи заготовок – регулируется (инвертер);
Шлифование заготовок осуществляется с четырех сторон;
Подача детали приводными роликами;
Возможность обработки криволинейных деталей;
Может работать в составе линии.
|

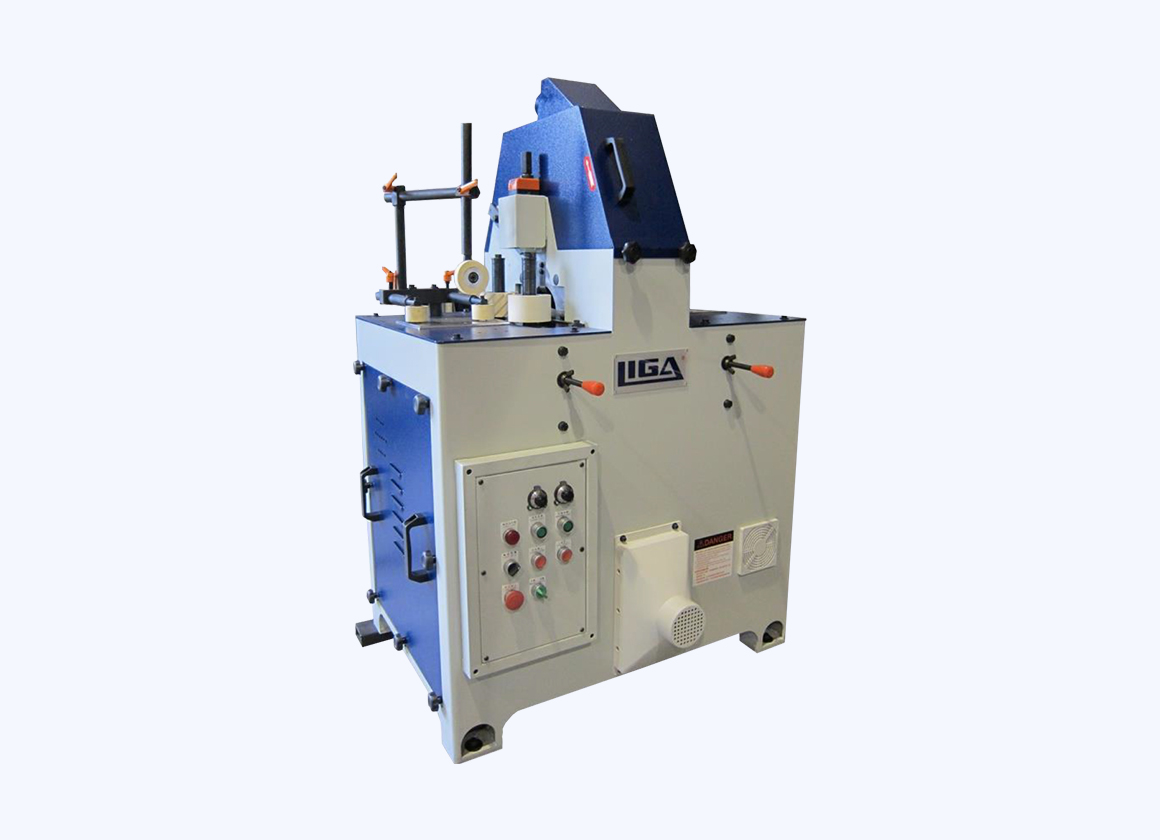

ОРБИТАЛЬНО-ШЛИФОВАЛЬНЫЙ СТАНОКLIGA GB-160-2R |
|

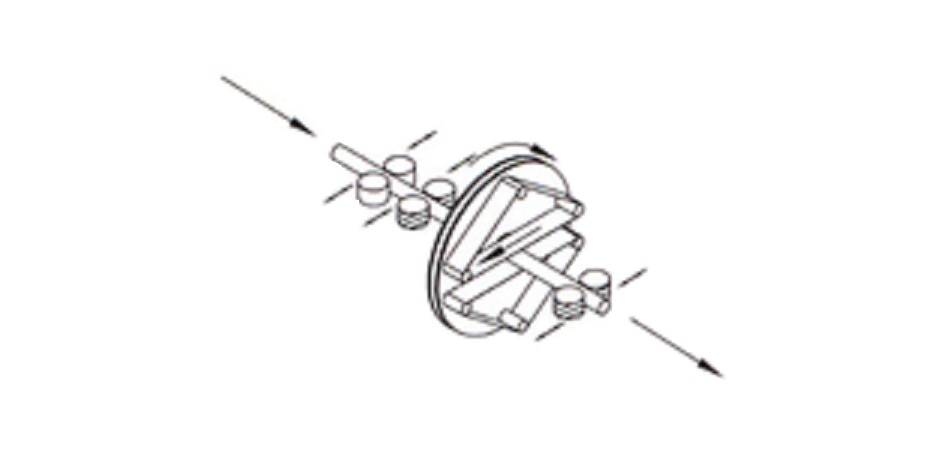

СХЕМА ОБРАБОТКИ
|
|

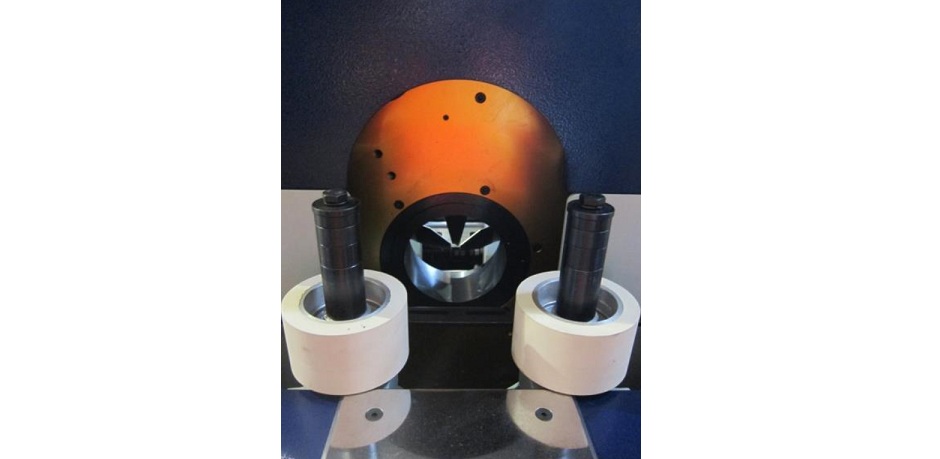

ШЛИФОВАЛЬНЫЙ АГРЕГАТДве шлифовальные ленты вращаются вокруг заготовок, гарантируя высокое качество шлифования поверхностей. |
|

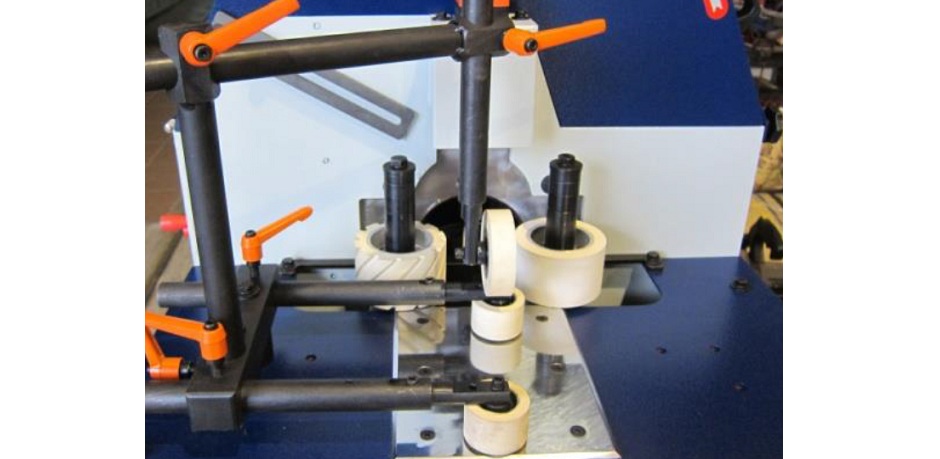

СИСТЕМА ЦЕНТРИРОВАНИЯ ЗАГОТОВКИСпециальные ролики для центрирования заготовок во время подачи. |
|
СИСТЕМА ПОДАЧИ ЗАГОТОВКИПриводные ролики обеспечивают движение заготовки на выходе из зоны шлифования. |
|

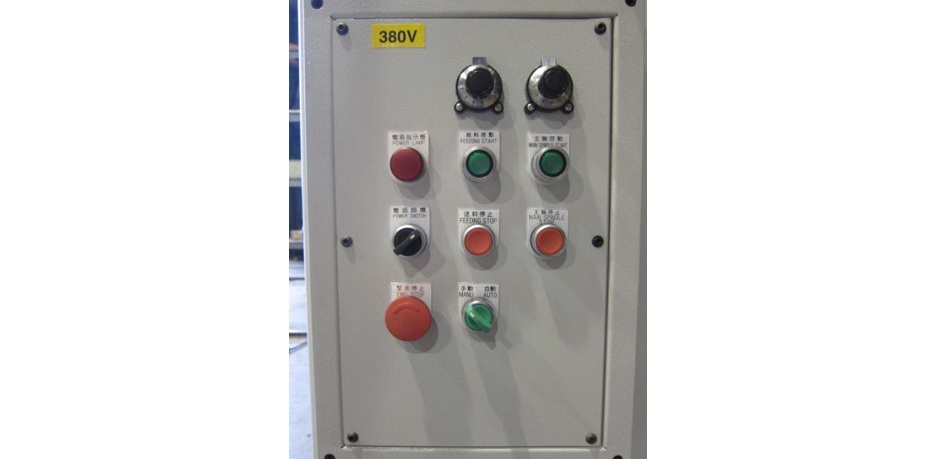

СИСТЕМА УПРАВЛЕНИЯПульт управления интуитивно понятен и не требует дополнительной квалификации сотрудника. |
|

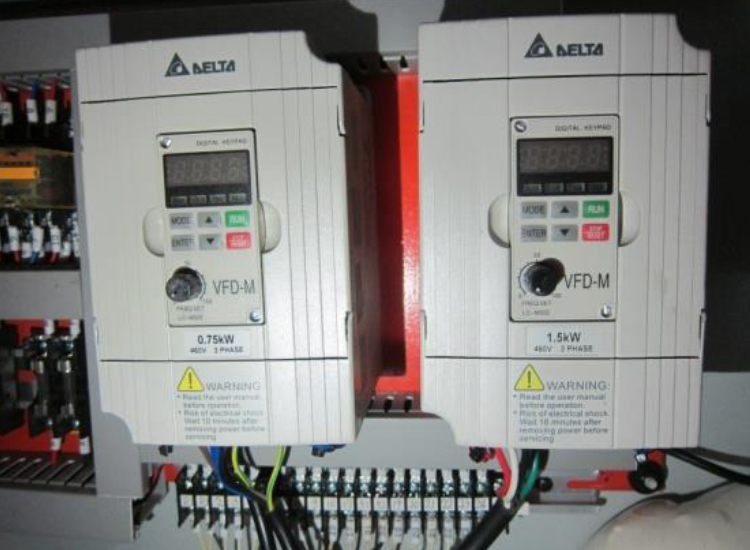

УПРАВЛЕНИЕ РЕЖИМОМ ОБРАБОТКИ ЗАГОТОВКИСкорость подачи заготовок и частота вращения шлифовальных лент изменяется с помощью инверторов компании DELTA. |
|

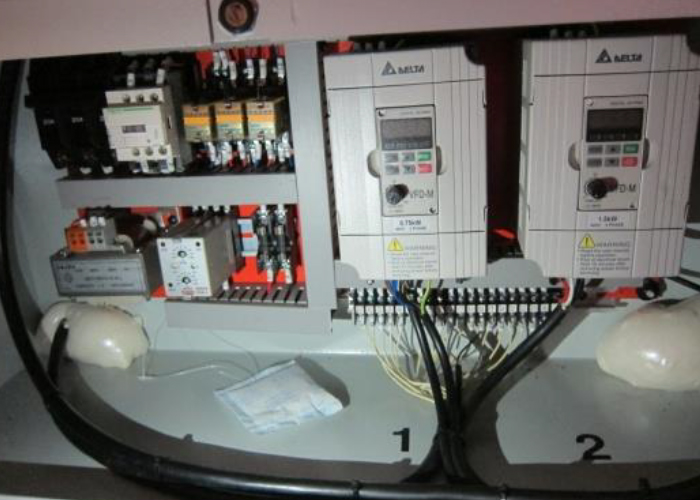

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬЭлектрокомпоненты станка выполнены по стандартам СЕ. |
|

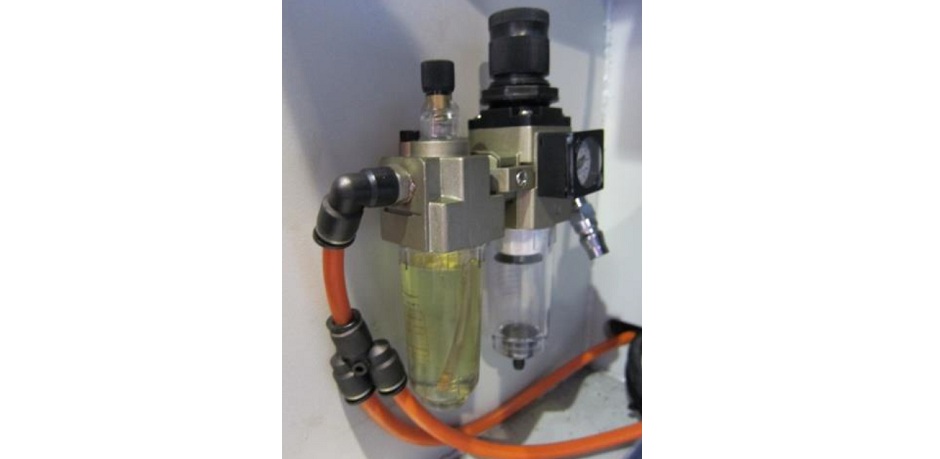

УЗЕЛ ПОДГОТОВКИ ВОЗДУХАУзел подготовки воздуха состоит из влагоотделителя и масленки для смазки пневмосистемы станка. |
|

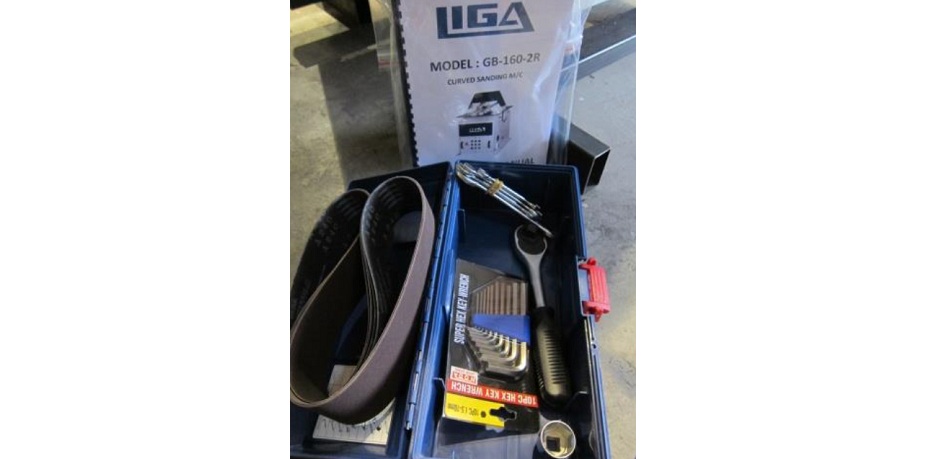

ЗИПКомплект ЗИП для ввода в эксплуатацию и работы станка. |
| Наименование | LIGA GB-160-2R |
|---|---|
|
Максимальный диаметр обрабатываемой заготовки, мм |
110 |
|
Минимальный диаметр обрабатываемой заготовки, мм |
10 |
|
Минимальная длина заготовки, мм |
350 |
|
Длина шлифовальной ленты, мм |
1270 |
|
Мощность привода шлиф. ленты, кВт |
1,5 |
|
Мощность привода подачи, кВт |
0,18 |
|
Скорость подачи, инвертер, м/мин |
2-25 |
|
Напряжение, вольт |
380 |
|
Габаритные размеры станка, мм |
1000x1020x1340 |
|
Транспортировочные размеры, мм |
1200x1150x1520 |
|
Масса, кг |
470 |
|
Масса в упаковке, кг |
650 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
