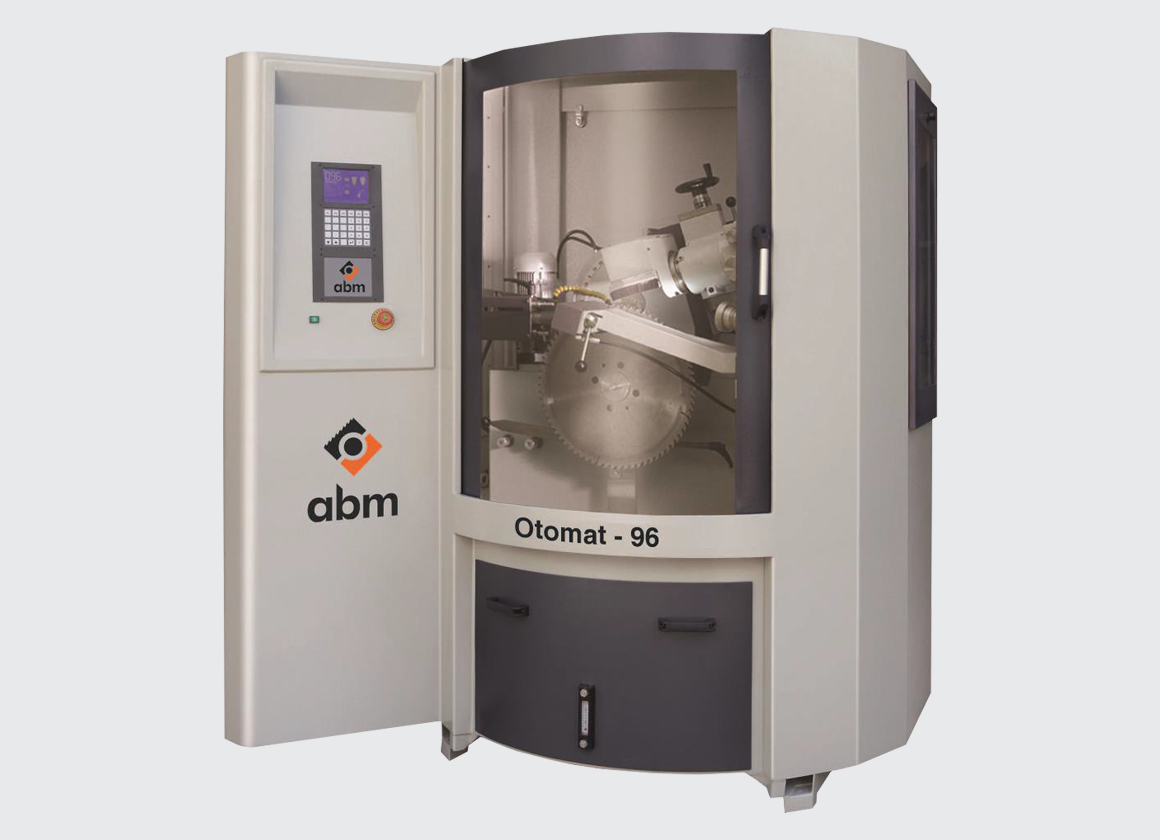

Станок ОТОМАТ-96 предназначен для заточки дисковых пил с твердосплавными напайками Т.С.Т используемых при распиле дерева, древесно-стружечной плиты, алюминия и пластика. Цель станка - обеспечить высокой точностью и производительностью распил используемого материала.
Контроль микропроцессором;
Заточка любых профилей зубьев в одном цикле;
Заточка любой формы зубьев по передней и задней граням;
Ручной зажимной рычаг с гидравлическим приводом;
Панель управления с TFT(жидкокристаллическим) экраном - опции;
Закрытая кабина для безопасности оператора;
Простая в управлении система контроля;
Виброустойчивая конструкция станка;
Настройка скорости заточки и толкания;
Соответствие стандартам CE.
Заточка по передней грани:
Заточка по задней грани:
|
|
|
Передняя грань |
Задняя грань |
|
|
Трапециевидный-прямой зуб |
3 |
1 |
|
|
Прямой зуб |
1 |
1 |
|
|
Правый зуб(полностью правый) |
1 |
1 |
|
|
Левый зуб (полностью левый) |
1 |
1 |
|
|
Правый-левый (ATB) |
1 |
1 |
|
|
Треугольный зуб |
1 |
1 |
|
|
Трапециевидный зуб(полностью трапециевидный) |
2 |
1 |
|
|
Прямой-треугольный зуб |
2 |
1 |
|
|
5T – Прямой-Правый-Левый-Правый-Левый |
2 |
1 |
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Для заточки пил с отрицательным углом -10 to -20 град.
| Наименование | OTOMAT-96 |
|---|---|
| Наружный диаметр дисковых пил, мм | Ø80-800 |
| Диаметр посадочных отверстий дисковых пил, мм | мин. 16 |
| Толщина дисковых пил, мм | мaкс. 6 |
| Шаг зубьев, мм | макс. 150 |
| Скорость заточки, зуб/мин | 0-25 |
| Угол заострения, град | (-10°) - (+30°) |
| Угол поворота головки, град | ±45° |
| Наружный диаметр заточного круга, мм | Ø100 |
| Диаметр посадочного отверстия заточного круга, мм | Ø25 |
| Двигатель заточного круга, кВт | 1,5 |
| Производительность двигателя системы охлаждения, л/мин | 55 |
| Емкость бака системы охлаждения, л | ~70 |
| Количество двигателей, шт | 4 |
| Суммарная мощность, кВт | 3 |
| Напряжение питающей сети, V, Ph, Hz | 380, 3, 60 |
| Вес нетто/брутто, кг | 750/775 |
| Размеры, см | 130*150*210 |
| Гидравлическая система: | |
|---|---|
| Производительность гидравлического насоса, л/ мин | 3,2 |
| Рабочее давление, Бар | 20 |
| Емкость бака, л | 18 |
| Масло | Tellus 37 |
| Количество используемых клапанов, шт | 5 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
